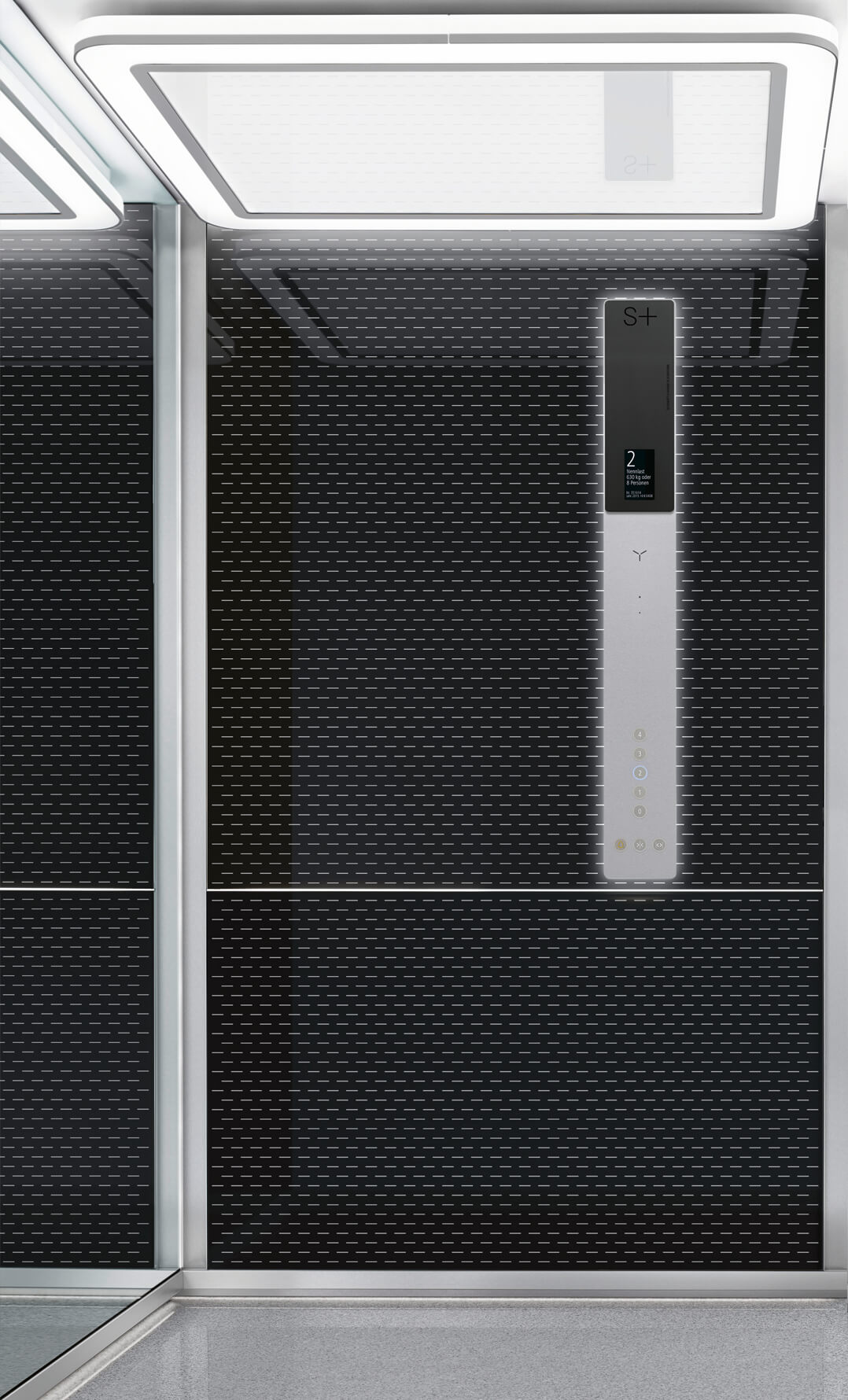

Das Außergewöhnliche im Blick – der CG-X® steht für puristisches Design und exzellente Qualität

Progressives Design
Klare Linien und die Reduktion auf das Wesentliche schaffen ein einzigartiges Raumerlebnis. Das eigenständige Design macht den CG-X® zu einem unverwechselbaren Aufzug. Klar in Form und Funktion liegt die Konzentration auf starke Kontraste: Die präzise Liniengrafik in Schwarz und Weiß setzt ein inspirierendes Statement. Kompromisslos steht der CG-X® für ein komfortorientiertes Interieurkonzept und höchste Qualität.

Hochwertige Details
Mit den innovativen LED Lichtdecken wird hochfunktionales Lichtdesign in Vollendung vorgestellt. Eine Vielzahl intelligenter RGB-Farbsteuerungen machen individuell konfigurierbare Lichtstimmungen möglich, indem Farben, Farbwechsel und -rhythmen in erstaunlicher Weise kombiniert werden. Dazu liefern die mit dem IF Product Design Award ausgezeichneten Anzeigetableaus klar lesbare Informationen.
Die Glasoberflächen sind nicht nur pflegeleicht, die patentierte Color Glas® Technologie sowie der einzigartige Glasdruck sind wegweisend und unverwechselbar in der Branche. Der CG-X® setzt damit international Maßstäbe.

Sicherheit und Verfügbarkeit
Wie alle Schmitt + Sohn Aufzüge ist der  CG-X® baumustergeprüft und genießt den wirkungsvollen Schutz eines umfassenden Sicherheitskonzepts. Eigene und laufend qualifizierte Mitarbeitende in Produktion, Montage und Service sichern höchste Qualität und permanente Verfügbarkeit.

Konfigurieren Sie hier Ihren CG-X Color Glas® Aufzug oder erfahren Sie mehr über Personenaufzüge von Schmitt + Sohn.

Serienausstattung

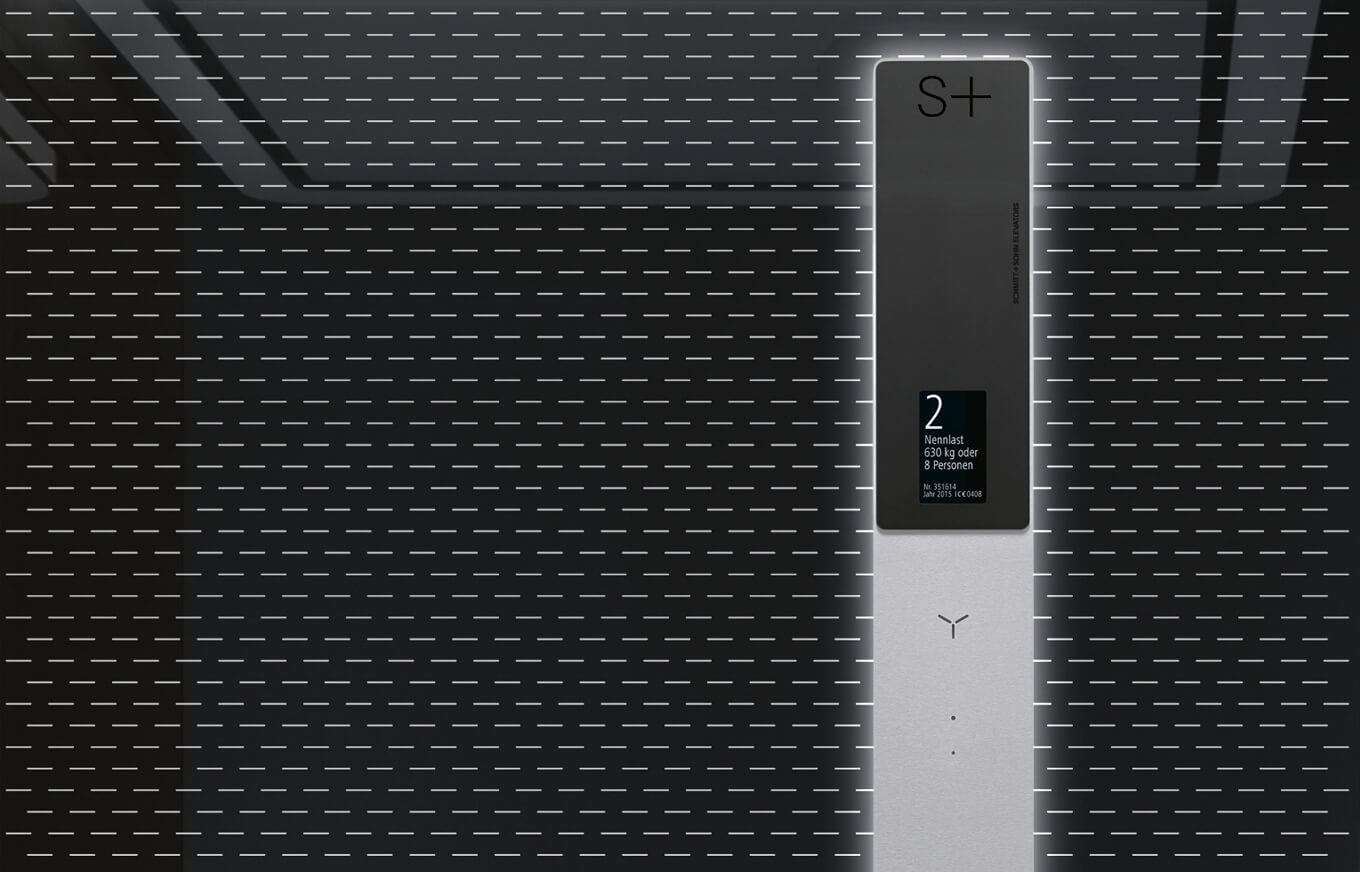

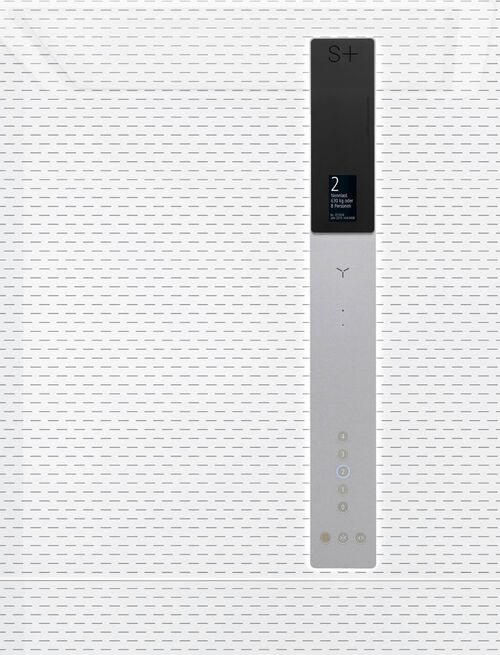

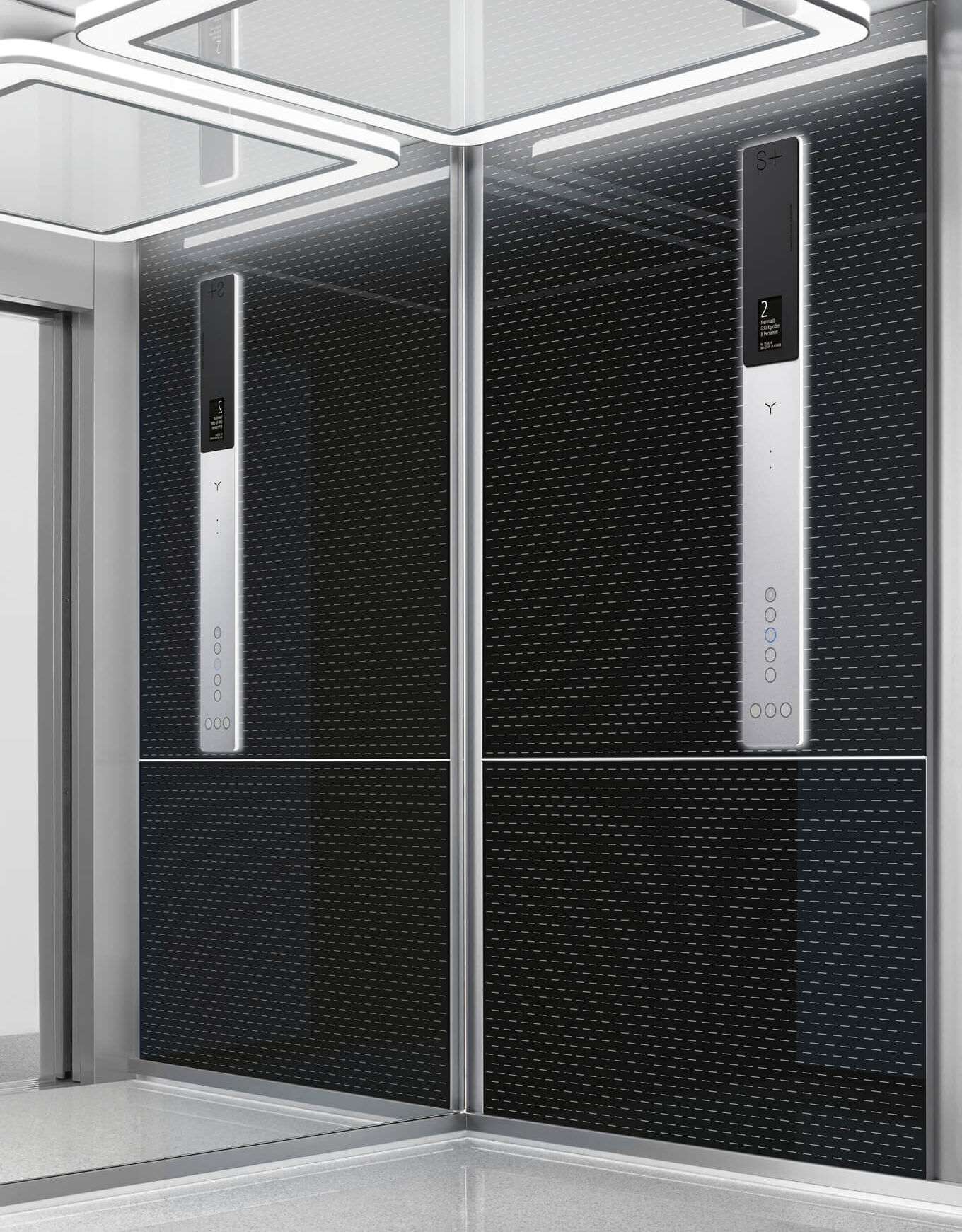

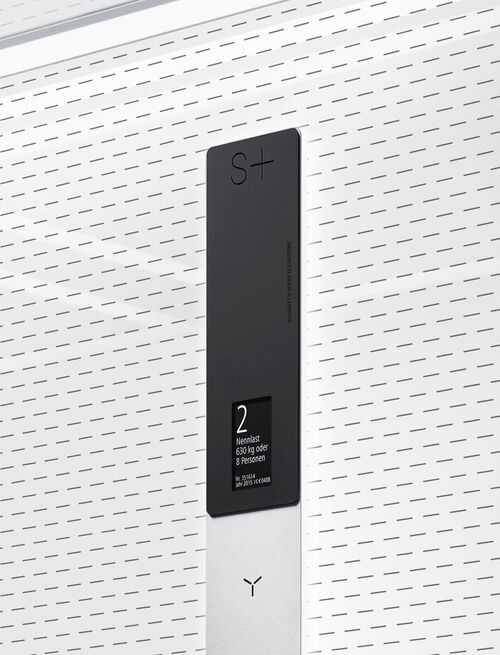

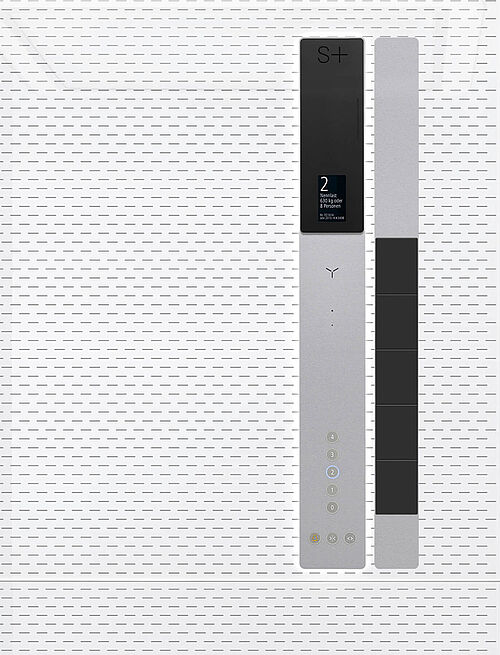

BT-I-TFT-LED Bedientableau
BT-I-TFT-LED Bedientableau

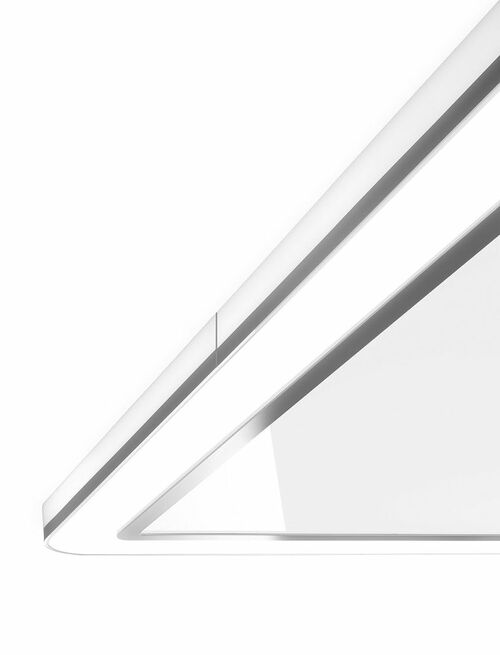

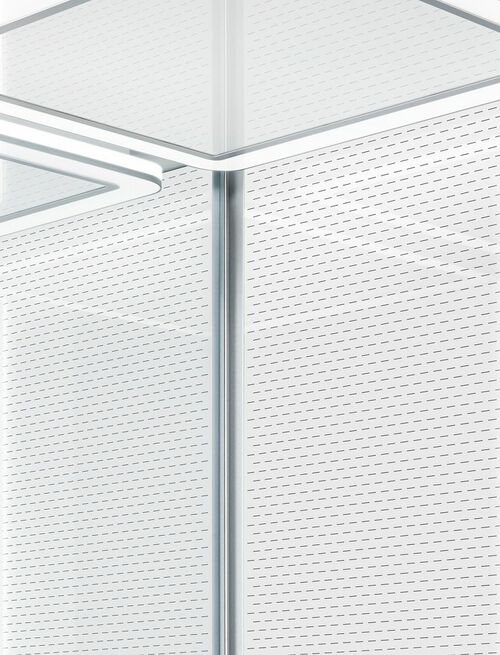

LD5X-LED Lichtdecke
LD5X-LED Lichtdecke

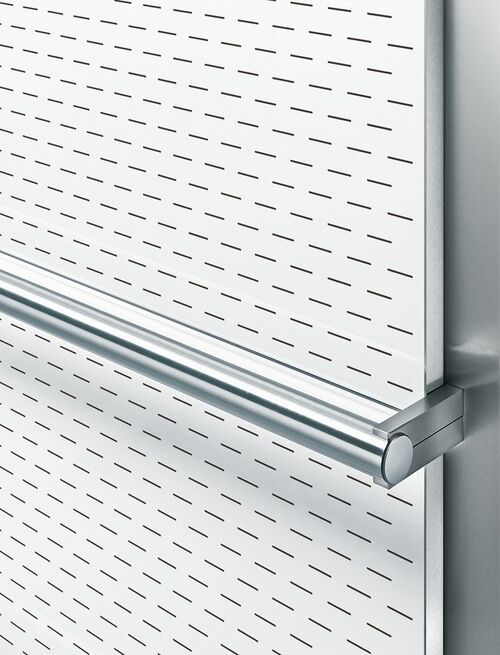

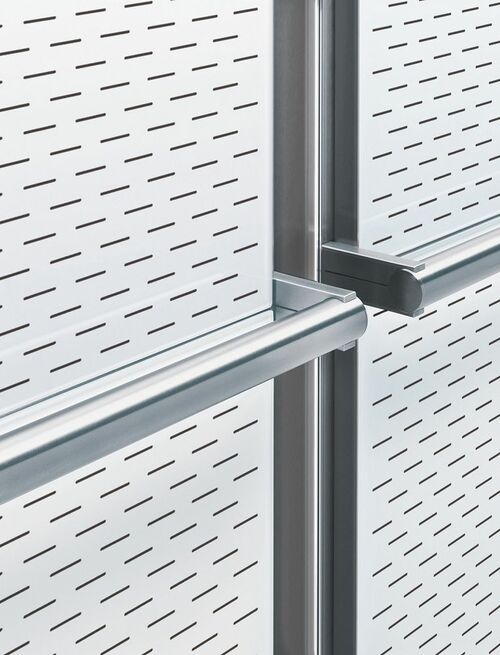

HL Handlauf Edelstahl Feinschliff
HL Handlauf Edelstahl Feinschliff

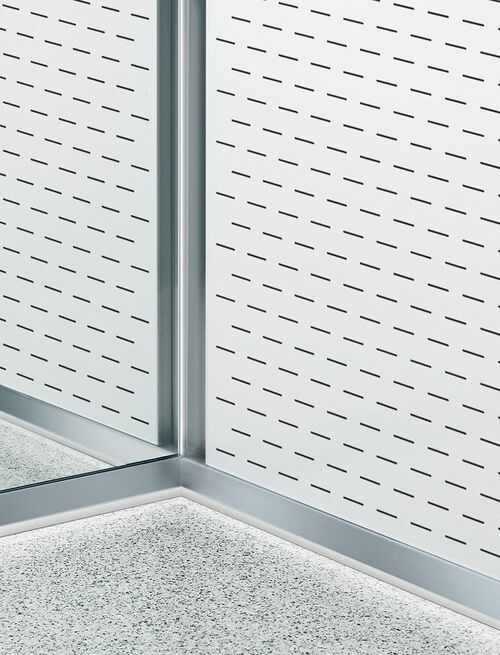

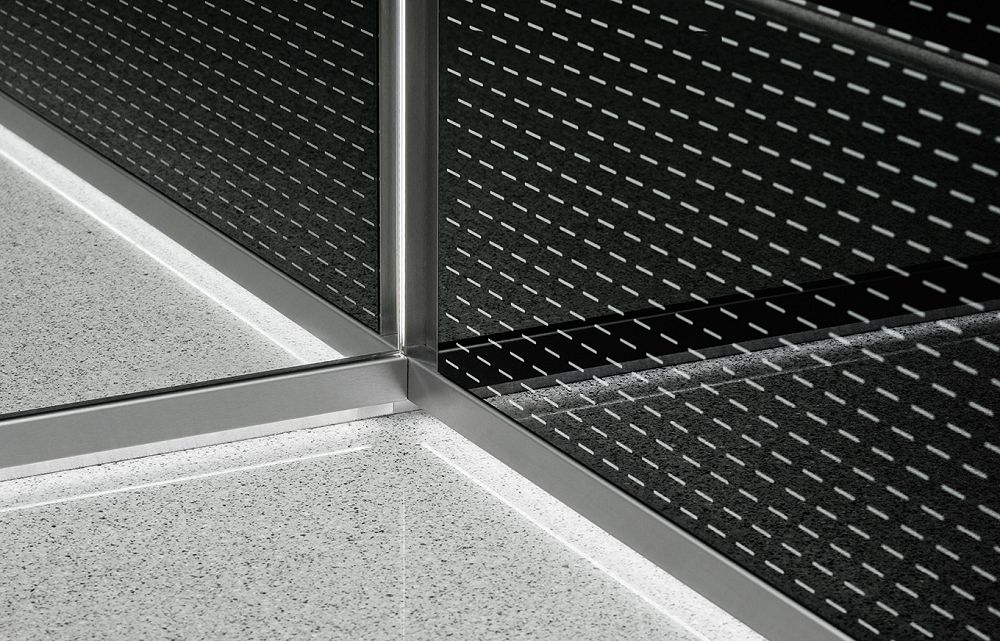

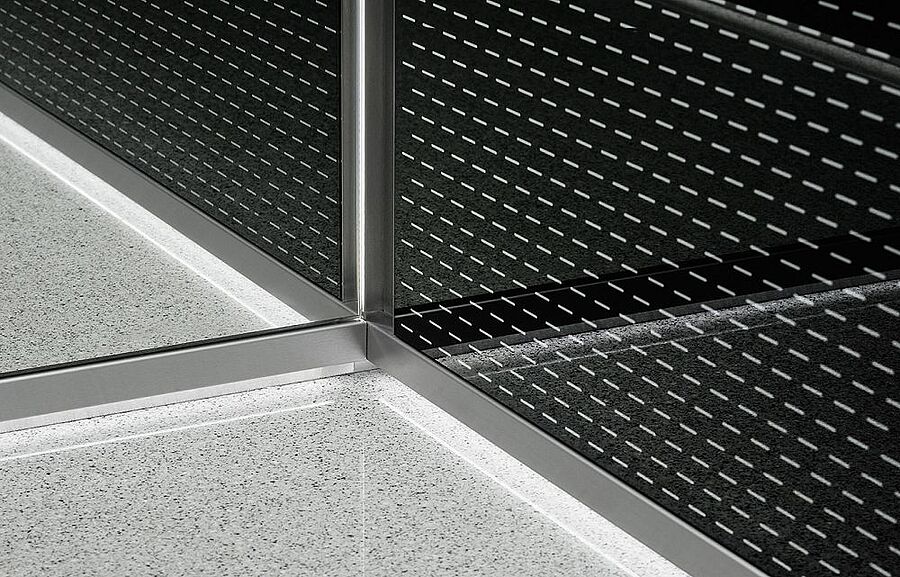

Sockel Rechteckprofil Edelstahl Feinschliff Boden Granit Hellgrau

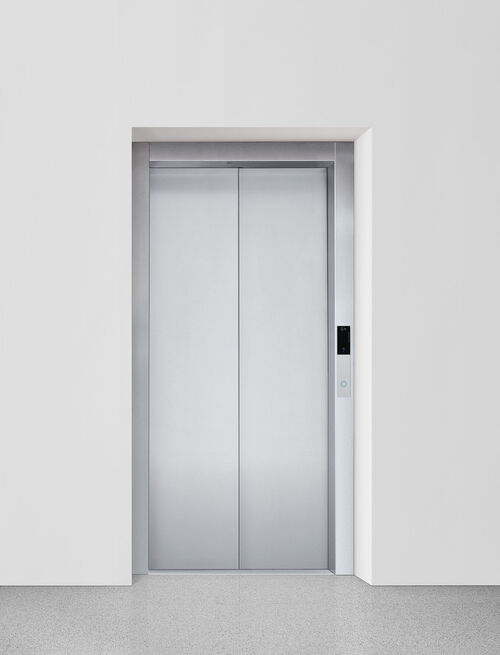

Schachttür mit Maueranschluss T1

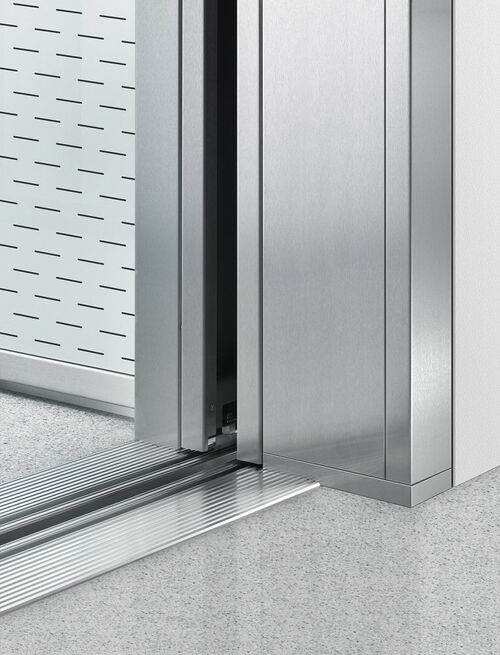

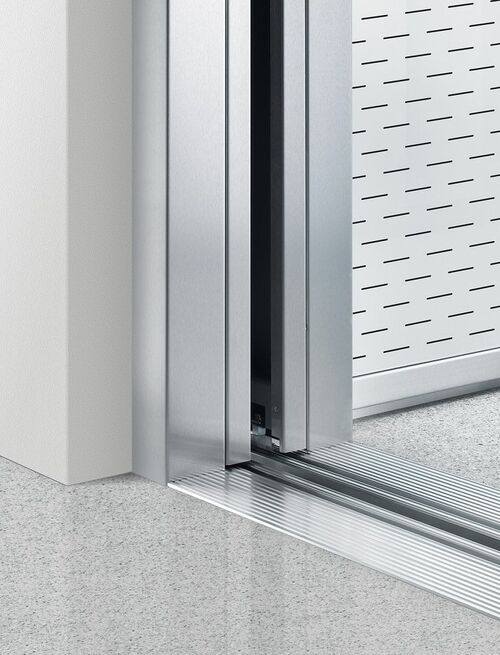

Kabinen- und Schachttür mit Maueranschluss T1 und Servicezarge, Türschwelle Detail
Kabinen - und Schachttür mit Maueranschluss T1, Türschwelle Detail

Zubehör - für individuelle Anforderungen

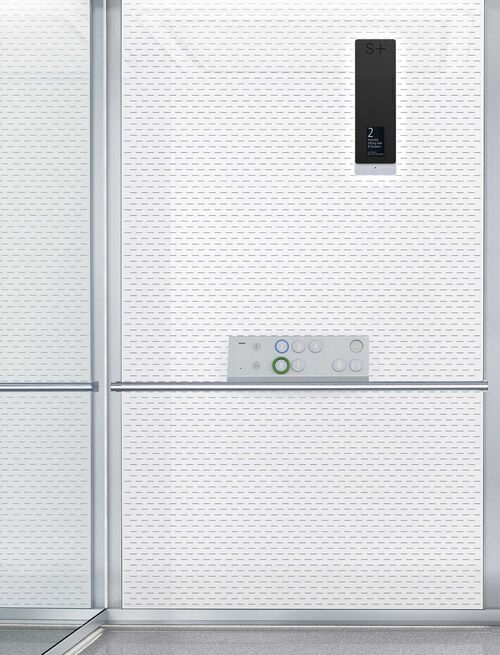

BT-I-EN81-70-G Bedientableau AT-I-TFT-LED Anzeigetableau

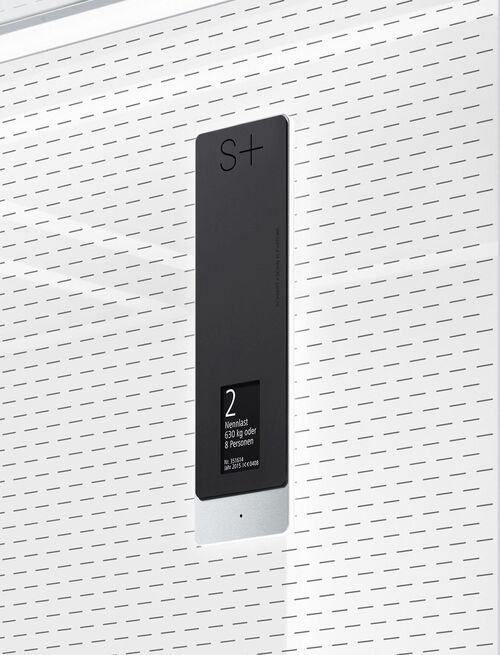

AT-I-TFT-LED Anzeigetableau

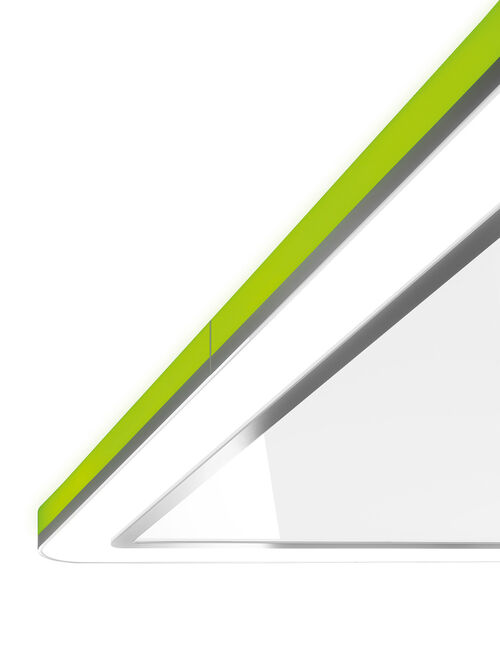

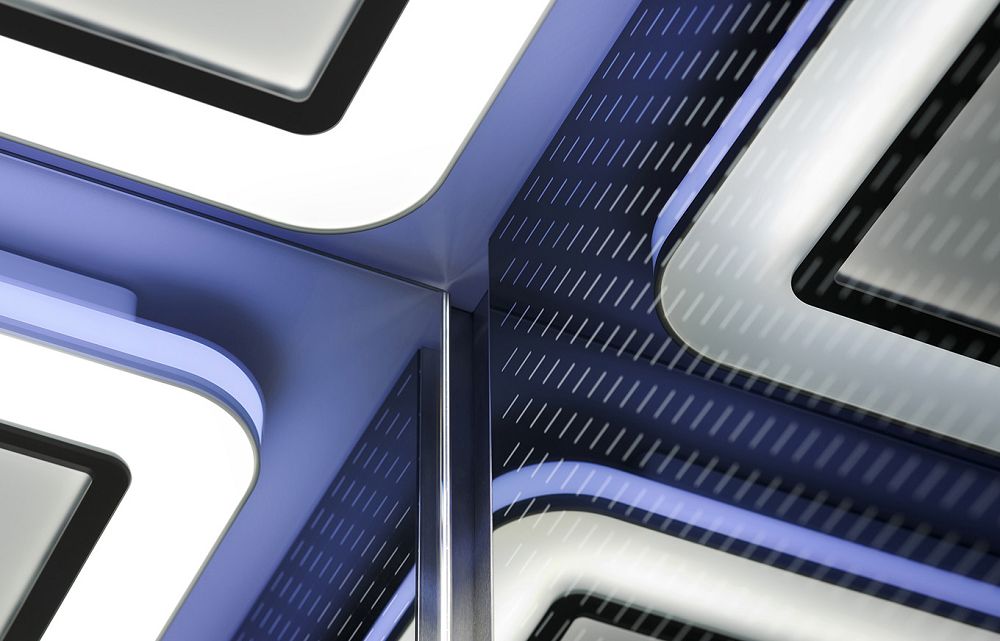

LD5X-LED-RGB Lichtdecke
LD5X-LED-RGB Lichtdecke

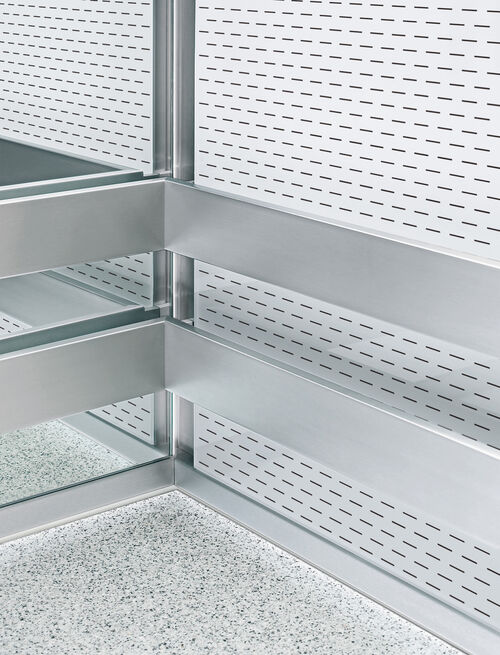

Gepäckschutzleiste Rechteckprofil 100 Edelstahl Feinschliff, umlaufend

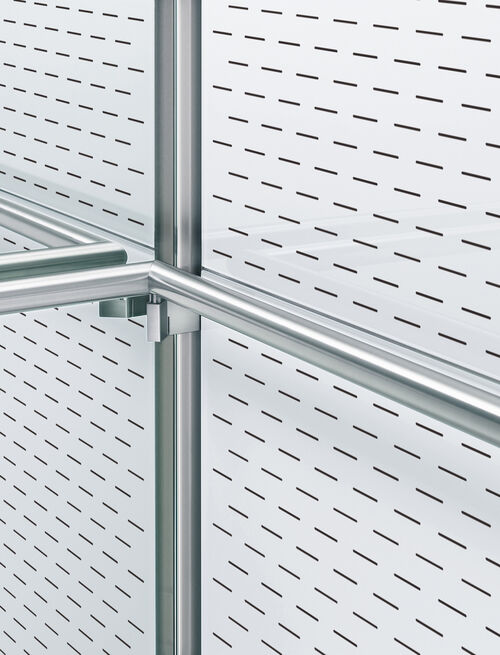

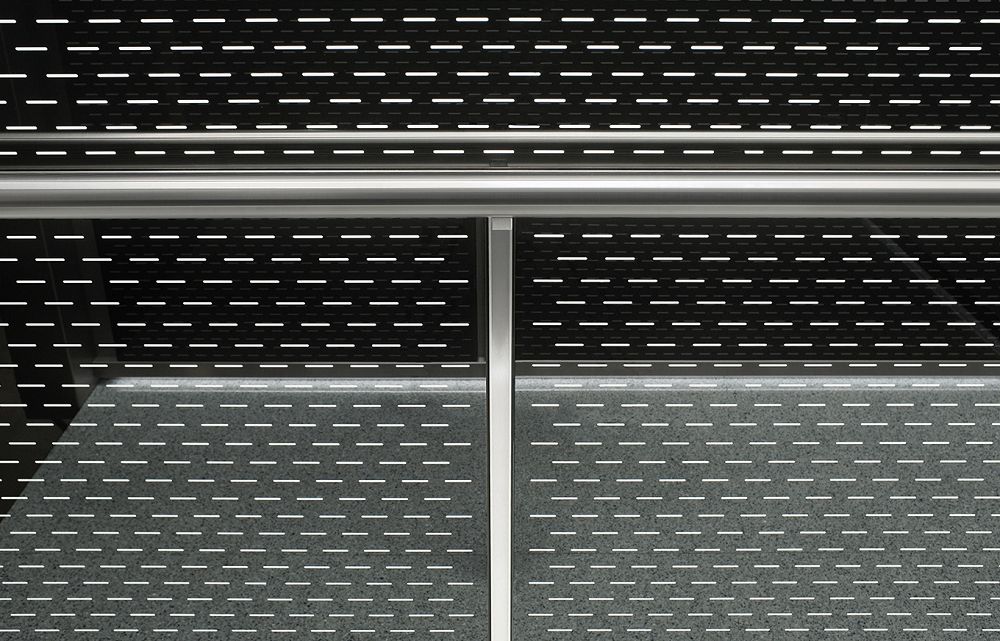

HL Handlauf Edelstahl Feinschliff, umlaufend

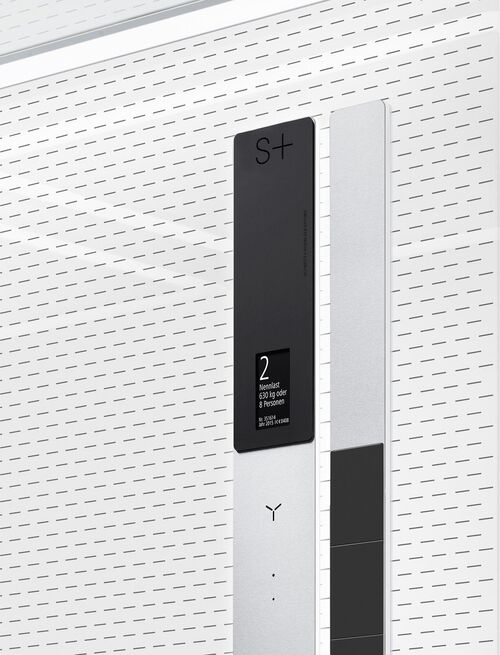

TNS2-LED Tableau Namensschilder
TNS2-LED Tableau Namensschilder

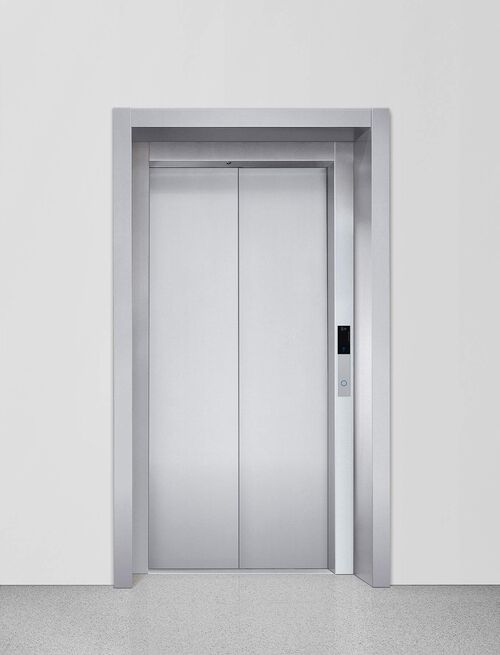

Schachttür mit Maueranschluss T1 und Mauereinfassung M1

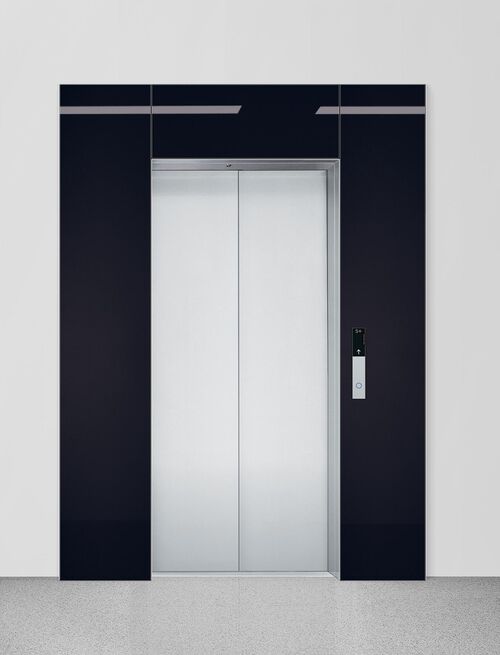

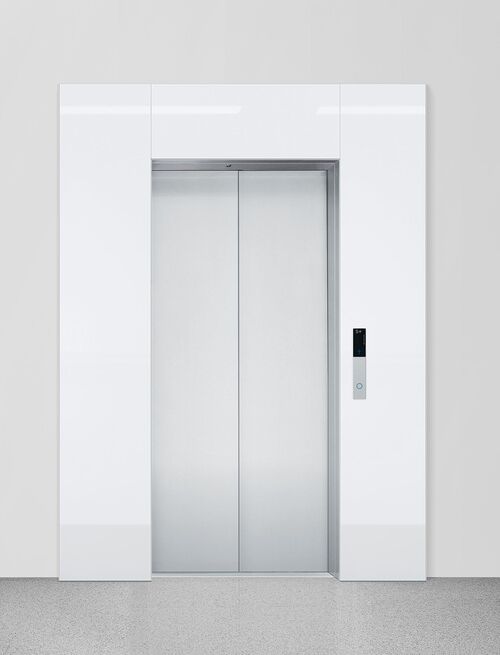

Color Glas® Portal, Tiefschwarz
Color Glas® Portal, Brillantweiß

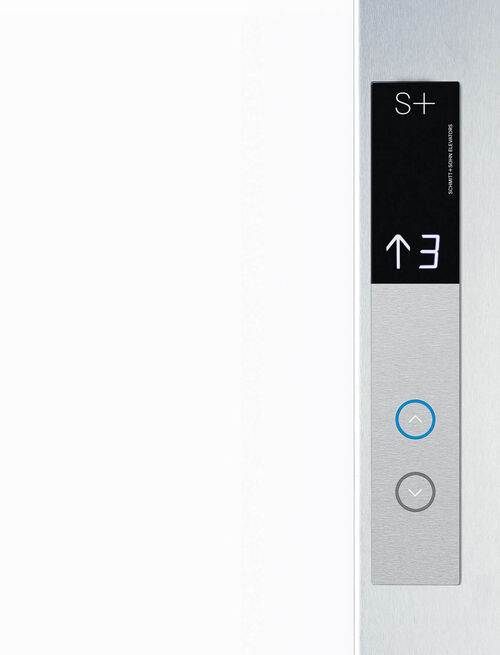

BT-TP-CG-X-2 Bedientableau Zweiknopf- und Gruppensammelsteuerung

Produktspezifikationen

vollständige Produktspezifikationen anzeigen

Die vollständigen Produktspezifikationen des CG-X Aufzugs finden Sie in der Produktbroschüre.







Detail
Beschreibung
Serie
Zubehör
Seitenwände

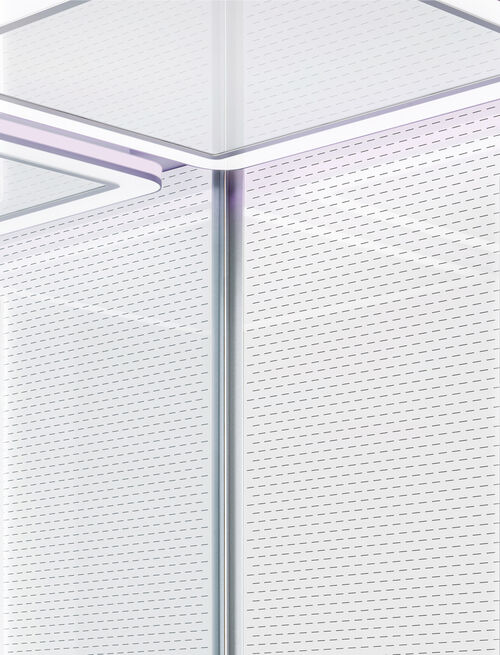

CG-X Color Glas®, ESG, rückseitig vollflächig und deckend beschichtet. Version CG-X Brillantweiß, Liniengrafik Tiefschwarz. Version CG-X Tiefschwarz, Liniengrafik Brillantweiß. Glaskanten geschliffen und poliert, Glaseinfassung Edelstahl Feinschliff, Lisene Edelstahl Feinschliff. Pflegeleichte Oberflächen, großzügige Raumwirkun
  Serie

Rückwand Spiegel
Spiegel S6, Glas mit Splitterschutzfolie, Rückwand, ungeteilt, hell, Spiegelkanten geschliffen und poliert, vertikal LED Neutralweiß hinterleuchtet. Spiegeleinfassungen Edelstahl Feinschliff
  Serie

Kabinenecken
Edelstahl Feinschliff
  Serie

Beleuchtung
LD5X-LED Lichtdecke, direkte, indirekte und blendfreie LED Beleuchtung, Leuchtrahmen VSG, semitransparent, LED Neutralweiß beleuchtet, seitlich Acryl Glas Weiß, hochglänzend, semitransparent, Mittelfläche VSG, semitransparent, LED beleuchtet, Leuchtmittel.
  Serie


LD5X-LED-RGB Lichtdecke mit RGB Farb- und Lichtsteuerung.

  Zubehör
Handlauf
Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09, Seitenwand, kabinentief, ø 33,70 mm, Handlaufhalter und Handlaufauflager Edelstahl Vollmaterial, Handlaufendstücke Edelstahl verschweißt.
  Serie


Zweiter Handlauf gegenüberliegend, Bedientableauseite.

  Zubehör

Umlaufender Handlauf, Ecken auf Gehrung, verschweißt.

  Zubehör
Decke
Weiß. Verdeckte, großzügig bemessene Kabinenentlüftung in Kabinentiefe an beiden Seitenwänden
  Serie

Boden
Granit, Hellgrau
  Serie


Abgesenkter Kabinenboden für bauseitigen Belag.

  Zubehör
Sockelleiste
Edelstahl Feinschliff. Verdeckte, großzügig bemessene Kabinenbelüftung. LED Neutralweiß hinterleuchtet.
  Serie

Schutzleisten
Gepäckschutzleisten, Edelstahl Feinschliff, 100 x 20 mm.

  Zubehör
Bedientableau Kabine
BT-I-TFT-LED-XS, Edelstahl Feinschliff, Schliffrichtung horizontal, Anordnung behindertengerecht nach DIN EN 81-70:2005-09, unsichtbar befestigt. Informationstableau Acryl Glas Tiefschwarz, seidenmatt, Signet Intarsie Acryl Glas Tiefschwarz, hochglänzend, Schriftmarke Gravur, Leuchtrahmen Acryl Glas Weiß, semitransparent, satiniert, LED Neutralweiß. Display TFT hochauflösend, Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09 Anhang G, waagerecht, unsichtbar befestigt. Separates Anzeige tableau, Großflächentaster erhaben, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole erhaben, taktil, Kunststoff Lichtgrau.

  Zubehör
Tableau Namensschilder
Edelstahl Feinschliff, unsichtbar befestigt. Namensschilder Acryl Glas Schwarz, Text Gravur, Lackierung, einzeln auswechselbar. Rahmen Acryl Glas Weiß, satinie

  Zubehör
Kabinenportal
Edelstahl Feinschliff.
  Serie

Kabinentür
Edelstahl Feinschliff, zweiteilig, zentral öffnend, Türhöhe 2.100 mm.
  Serie


Edelstahl Feinschliff, zweiteilig, einseitig öffnend, Türhöhe 2.100 mm.

  Zubehör
Türantrieb
Energiesparender geregelter Antrieb mit intelligenter Wegmessung.
  Serie

Türüberwachung
2D Sicherheitslichtgitter in gesamter Türhöhe (Keine Lichtschrank!)
  Serie


3D Sicherheitslichtgitter mit Vorraumüberwachung.

  Zubehör
Schachttüren
Grundiert, zweiteilig, zentral öffnend, Höhe wie Kabinentür.
  Serie


Grundiert, zweiteilig, einseitig öffnend, Höhe wie Kabinentür.

  Zubehör

Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Mauereinfassungen M1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Portale P1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen, Color Glas.

  Zubehör

Portale P1, grundiert, ESG, Glaskanten geschliffen und poliert, Glaseinfassung Edelstahl Feinschliff, Color Glas® Brillantweiß oder Tiefschwarz.

  Zubehör
Bedientableau Schachttüren
Edelstahl Feinschliff, Schliffrichtung horizontal, Anordnung im Türrahmen, unsichtbar befestigt. Informationstableau Acryl Glas Tiefschwarz, Sockelrahmen Acryl Glas Weiß, Anzeige LED Weiß. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Anordnung im Mauerwerk, leichtere Erreichbarkeit in Anlehnung an die DIN EN 81-70:2005-09, Bedientableau geschraubt.

  Zubehör

Großflächentaster, behindertengerecht nach EN 81-70:2005-09, Anhang G, Tableaubreite 80 mm.

  Zubehör
Schachttüren
Grundiert, zweiteilig, zentral öffnend, Höhe wie Kabinentür.
  Serie


Grundiert, zweiteilig, einseitig öffnend, Höhe wie Kabinentür.

  Zubehör

Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Mauereinfassungen M1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Portale P1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen, Color Glas.

  Zubehör

Portale P1, grundiert, ESG, Glaskanten geschliffen und poliert, Glaseinfassung Edelstahl Feinschliff, Color Glas® Brillantweiß oder Tiefschwarz.

  Zubehör
Bedientableau Schachttüren
Edelstahl Feinschliff, Schliffrichtung horizontal, Anordnung im Türrahmen, unsichtbar befestigt. Informationstableau Acryl Glas Tiefschwarz, Sockelrahmen Acryl Glas Weiß, Anzeige LED Weiß. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Anordnung im Mauerwerk, leichtere Erreichbarkeit in Anlehnung an die DIN EN 81-70:2005-09, Bedientableau geschraubt.

  Zubehör

Großflächentaster, behindertengerecht nach EN 81-70:2005-09, Anhang G, Tableaubreite 80 mm.

  Zubehör
Steuerung
Eintastersammelsteuerung in modernster Bustechnologie. Schnelle Orientierung und Vermeidung von Fehlfahrten für kurze Wartezeiten und hohe Förderleistung. Servicezarge in der untersten Haltestelle, grundiert. Überlastkontrolle. Frequenzregelung für lastunabhängige Fahrkurven und Bündighalt. Batteriegepufferte, lastabhängige Notbefreiung in die nächste Haltestelle.
  Serie


Notstrom- und Evakuierungsfunktionen. Zugangskontrollsysteme. Penthousesteuerung. Vorzugsfahrt mit Schlüsselschalter. Stockwerksansage. Fahrtrichtungsanzeigen und akustische Signale nach DIN EN 81-70:2005-09. Schnittstellen zu Gebäudeleitsystemen.

  Zubehör

Servicezarge Edelstahl Feinschliff.

  Zubehör

Servicezarge in beliebiger Haltestelle oder Servicepaneel in benachbarten Räumen.

  Zubehör

Zweitastersammelsteuerung, Gruppensammelsteuerung.

  Zubehör
Fernnotruf
Digitales Fernnotruf- und Diagnosesystem nach EN 81-28 zur Notrufweiterleitung an die ständig besetzte Schmitt + Sohn Service-Zentrale. Elektronische Missbrauchsunterdrückung.
  Serie


Video-Missbrauchserkennung für das Digitale Fernnotruf- und Diagnosesystem.

  Zubehör

Fernüberwachung von Aufzugswärterfunktionen, Übertragung von Diagnosedaten, GSM Modul.

  Zubehör
Antrieb
Getriebeloser Seilantrieb im Schacht. Hoher Wirkungsgrad und geringer Energieverbrauch. Lastabtragung über die Führungsschienen in die Schachtgrube. Geschwindigkeit 1,0 und 1,6 m/s, Förderhöhe bis 40 m.
  Serie

Tragmittel
Spezial Aufzugstragseile, hohe Laufruhe, wartungsfrei. Keine elektronische Überwachung erforderlich.
  Serie


Planungsunterstützung


Technische Daten, Spezifikation und Abmessungen

CG-X Der Color Glas® Aufzug



Schmitt + Sohn Kabinensystematik

Kabinen mit Kunststoffbeschichtung, aus Edelstahl, in Paneelausführung, in Color Glas oder als Glas Panorama.
