CG - Der Color Glas® Aufzug – Der Glasaufzug - ausgezeichnet mit renommierten internationalen Design- und Architekturpreisen. Elegant. Brillant. Hochwertig.

Der Glasaufzug von Schmitt + Sohn - CG Color Glas® Aufzug - Brillanz, Form und Funktion vereint zum perfekten Aufzugserlebnis.

Der Color Glas® Aufzug von Schmitt + Sohn ist ein funktionaler, technisch perfekt ausgereifter Glasaufzug. Die Glasoberflächen bestechen durch brillante Farben und pflegeleichte Oberflächen.

CG Design – Der vollendete Glasaufzug. Klar in Form und Funktion. Reduziert auf das Wesentliche. Außergewöhnliche Aufzugsarchitektur in Perfektion.

Die Ausstattung der CG Aufzugkabinen besticht durch eine einzigartige Serienausstattung und präzise abgestimmtes Zubehör für höchste Anforderungen an Architektur Technik und Design. Zeitlose Eleganz, 9 brillante Farben, 25 brillante Farbkombinationen, einzigartige Glaspräzision, exzellente Verarbeitungen hochwertiger Materialien, großzügige Raumwirkungen, intelligentes LED-Lichtdesign und überzeugende Ausstattungsdetails für Türen und Portale kennzeichnen unsere Glasaufzüge.

CG  Wirtschaftlichkeit – hier setzt der Glasaufzug von Schmitt + Sohn Maßstäbe. Maschinenraumlos, platzsparend, mit niedrigen Energie- und Betriebskosten. Neben den hervorragenden Antriebsvorteilen ist der CG eine zukunftssichere Investition erster Wahl: als hochwertiges, einzigartiges und innovatives Serienprodukt. Einfach in der Planung. Schnell in der Fertigung. Sicher in der Montage. Servicefreundlich.

CG Komfort und Sicherheit – Überzeugende Ergonomie, exzellenter Fahrkomfort kennzeichnen unseren Glasaufzug. Benutzer, Betreiber und Servicepersonal des Color Glas® Aufzuges genießen den wirkungsvollen Schutz eines umfassenden Sicherheitskonzeptes. Ein Glasaufzug - entwickelt im Einklang mit den europäischen Normen. Selbstverständlich baumustergeprüft. Eigene und laufend qualifizierte Mitarbeiter in Entwicklung, Vertrieb, Produktion, Montage und Service sichern höchste Qualität und permanente Verfügbarkeit.

Für Kunden, die höchste Ansprüche an Produkt- und Architekturqualität stellen und lang anhaltende Partnerschaften suchen. Ein Glasaufzug der von der Planung bis in den Service begeistert. Ein Aufzug, der international Maßstäbe gesetzt hat. Eine Aufzugsqualität, die Sie schätzen werden.

Aus der Überzeugung eines familiengeführten Unternehmens mit langer Tradition. In der Verantwortung für Mitarbeiter, Kunden und Partner.

Willkommen bei Schmitt + Sohn.

Serienausstattung

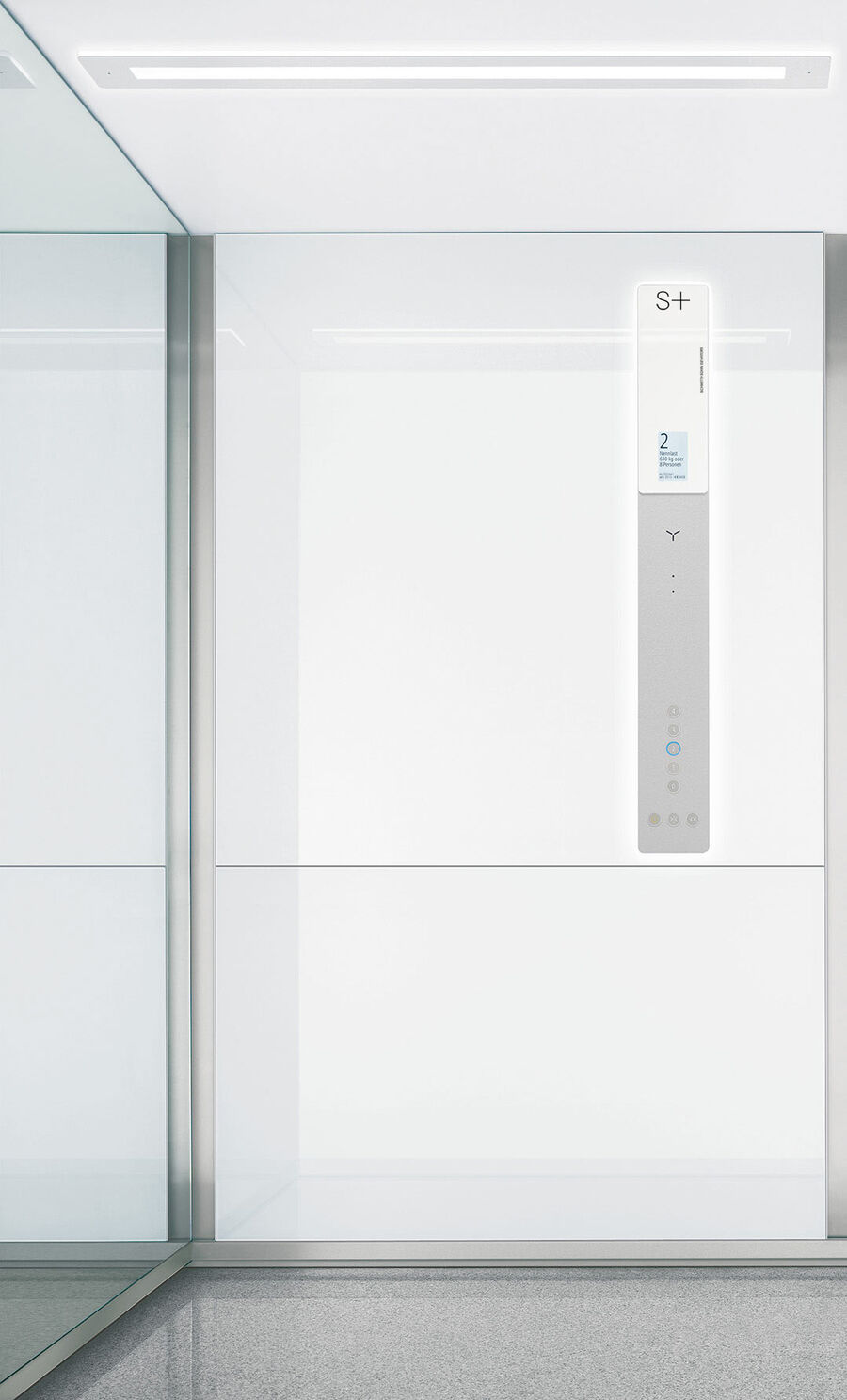

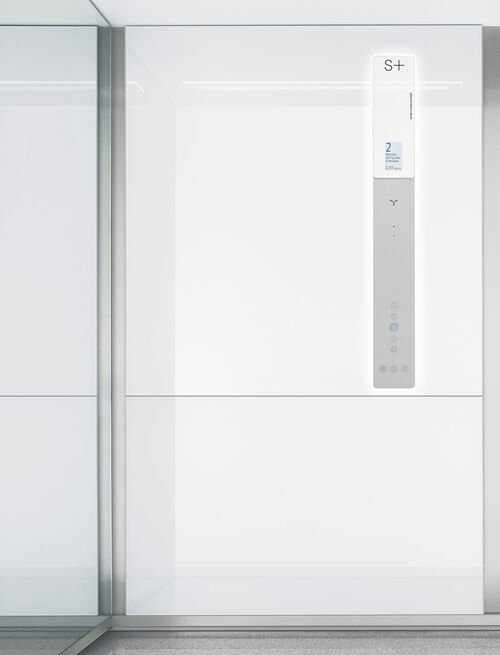

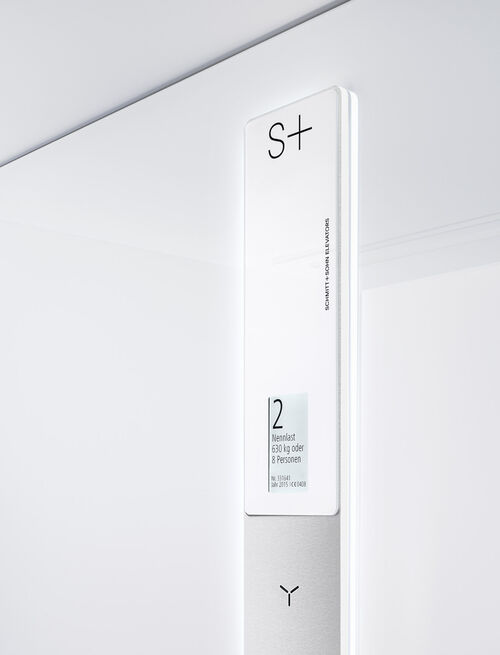

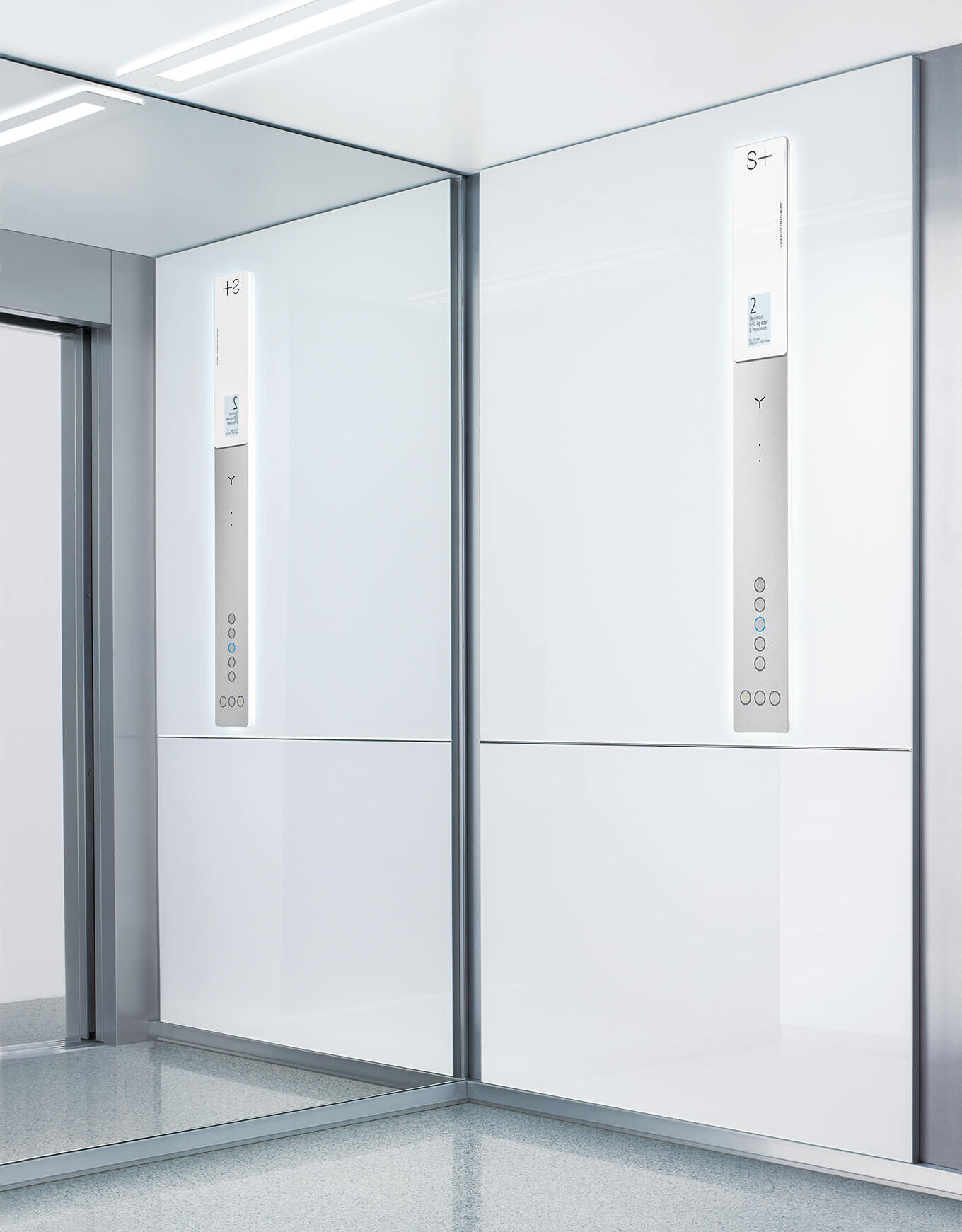

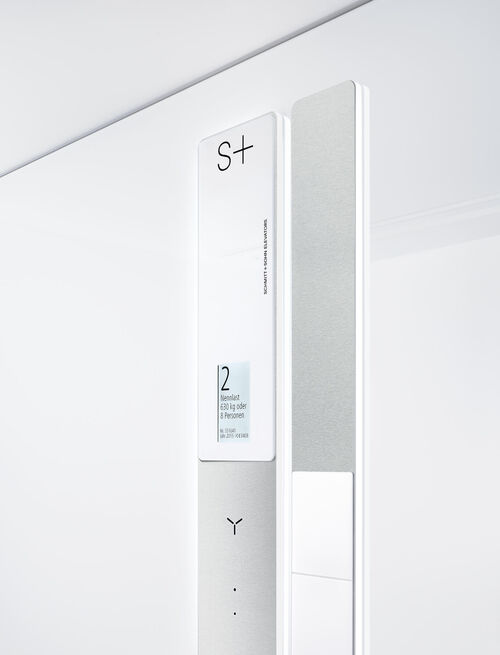

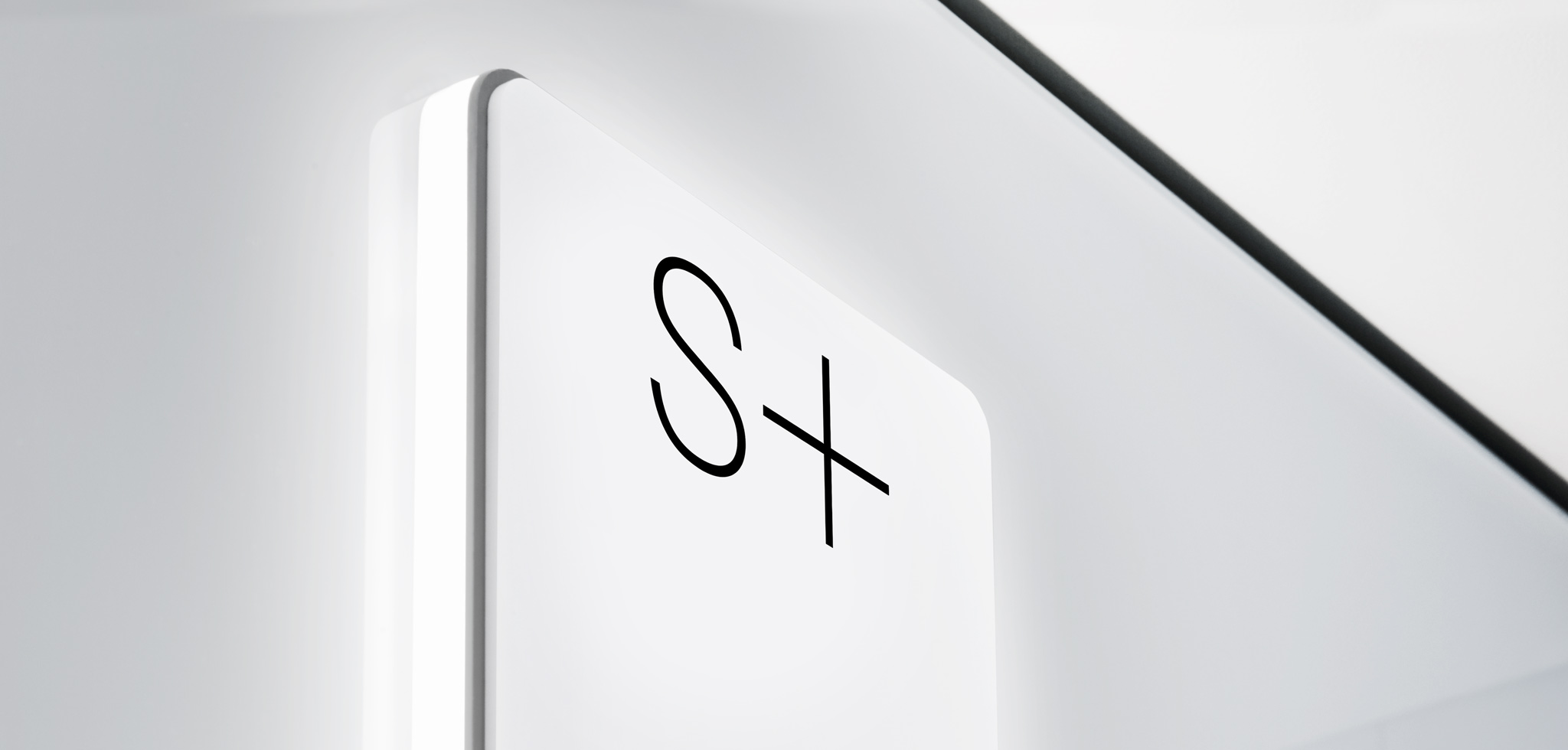

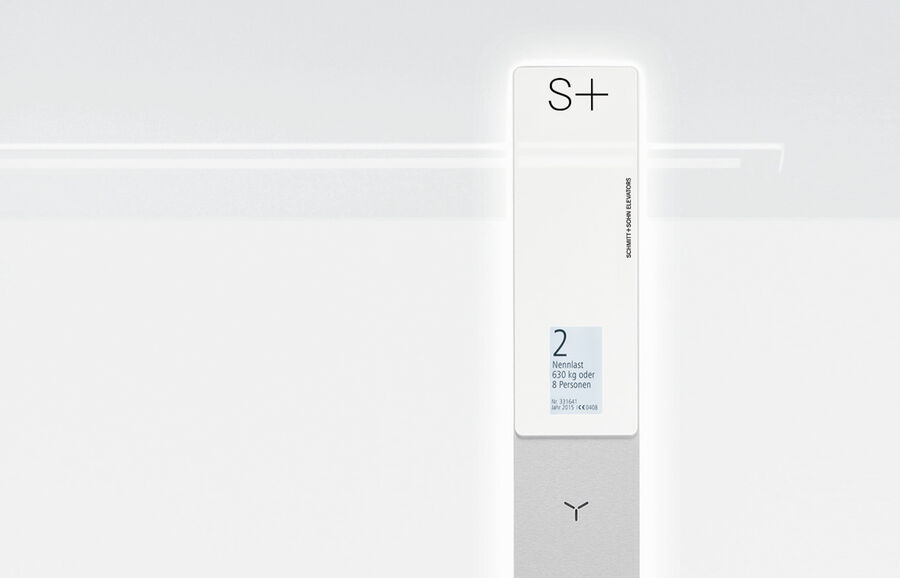

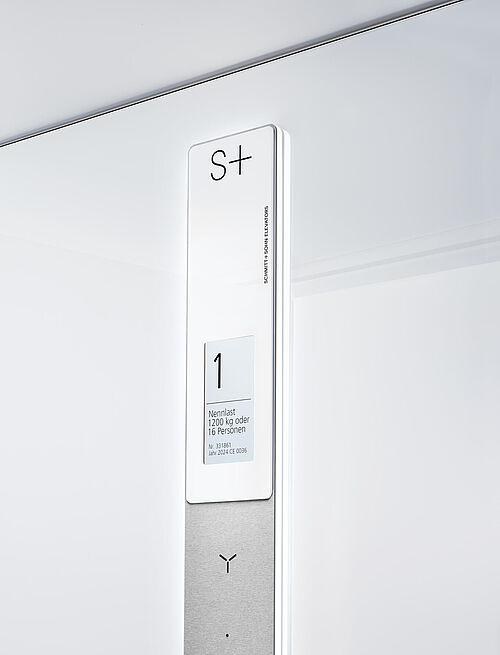

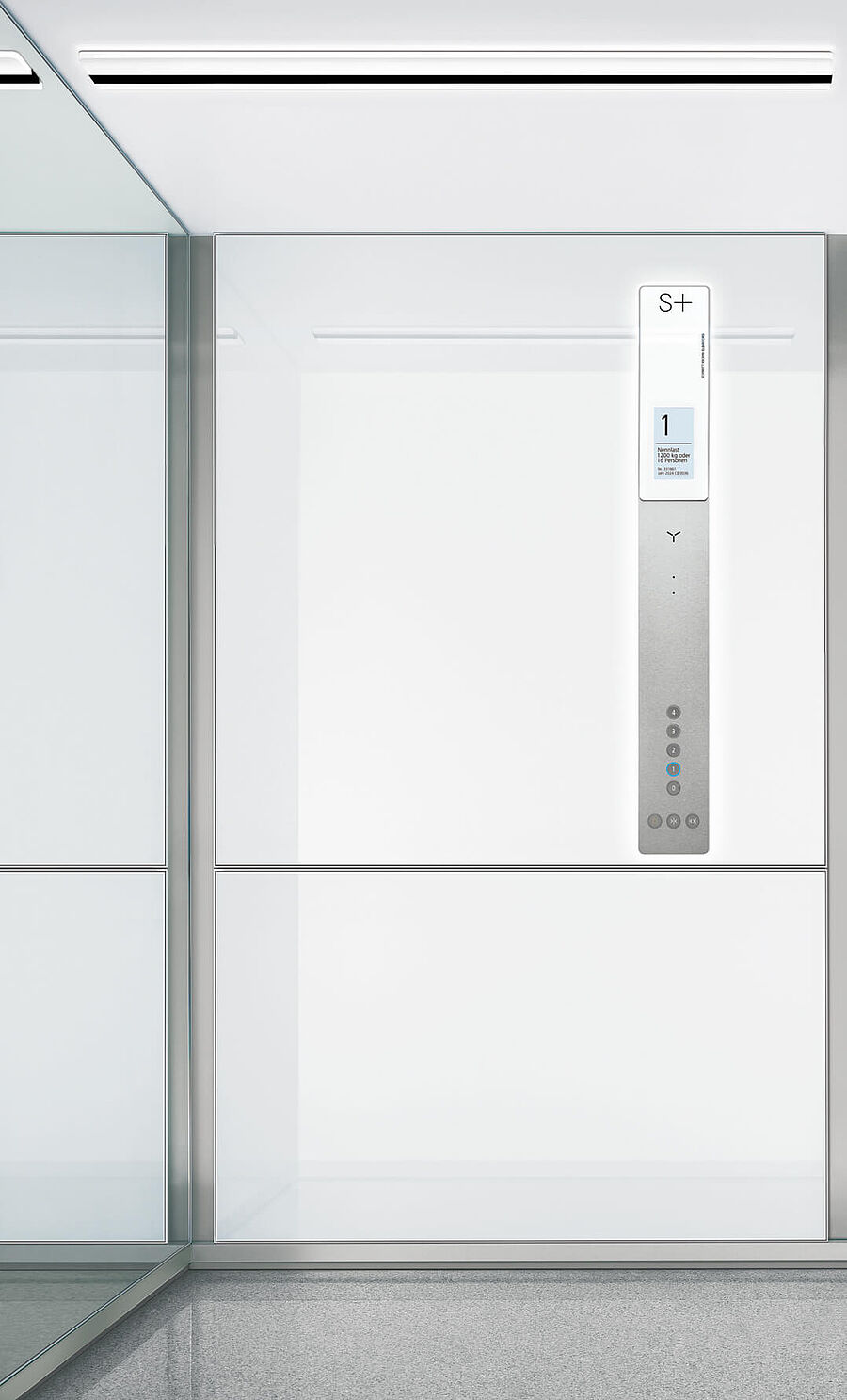

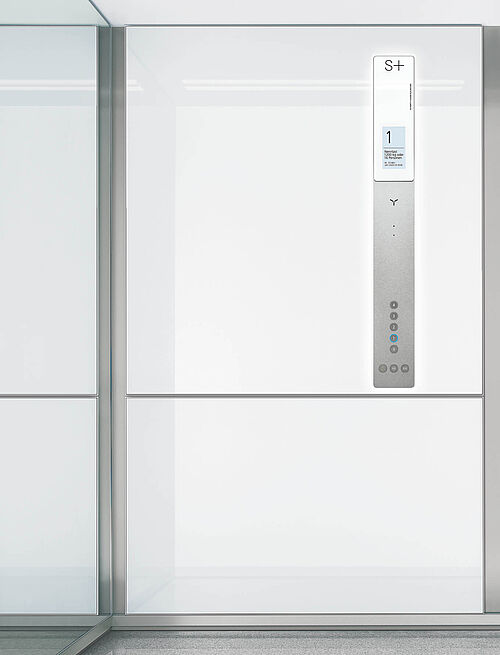

BT-I-TFT-LED Bedientableau
BT-I-TFT-LED Bedientableau

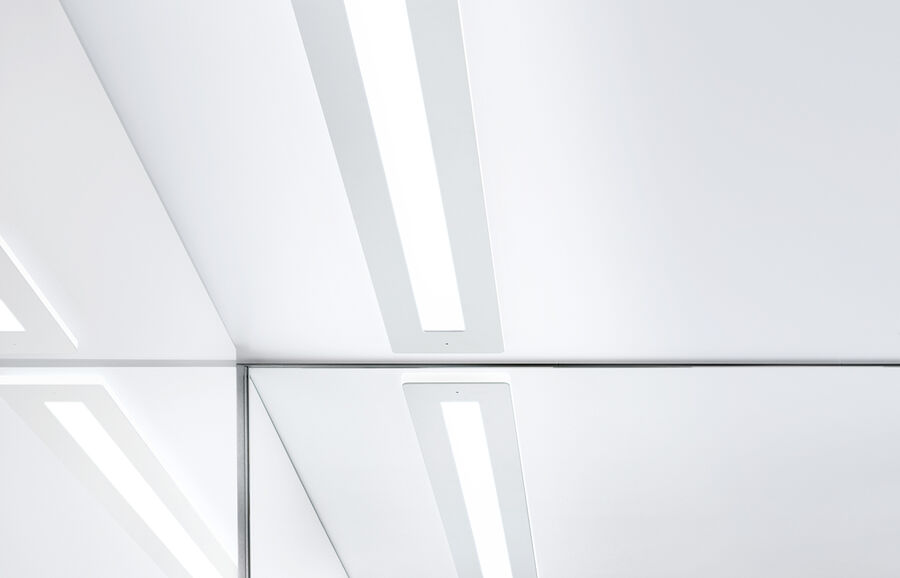

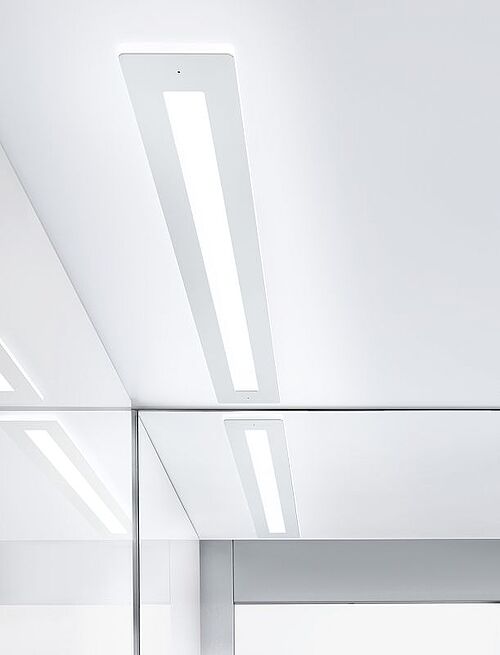

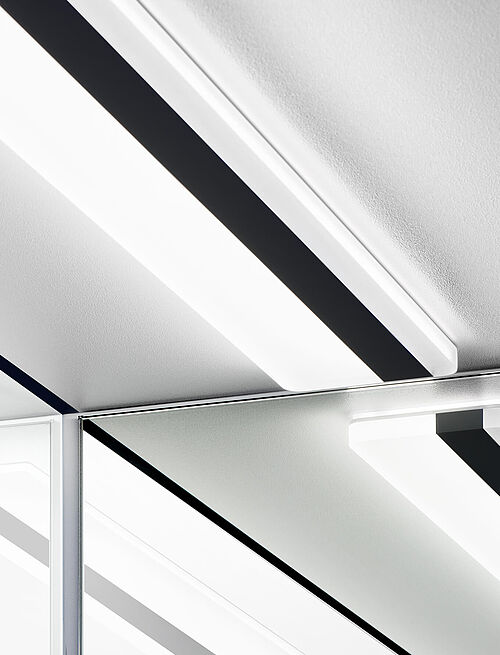

LD7-LED Wandfluter

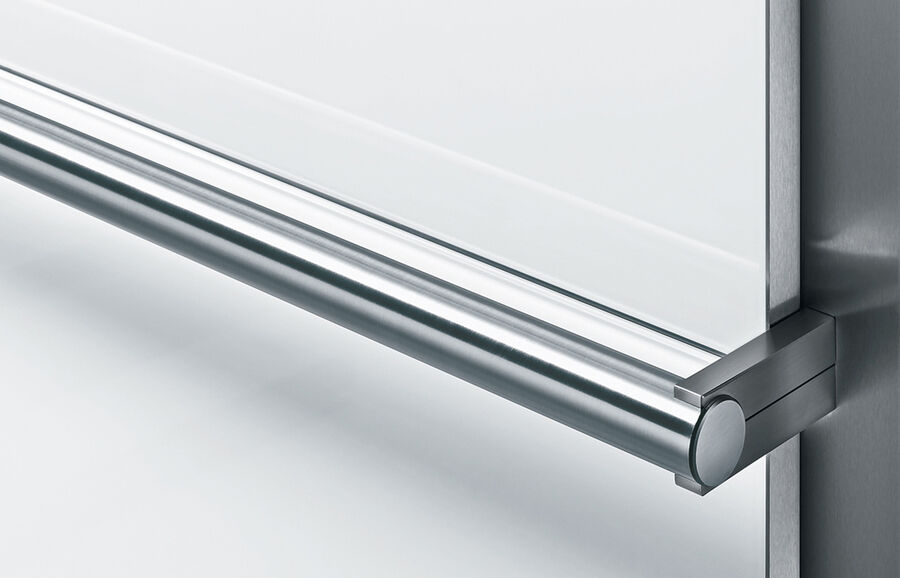

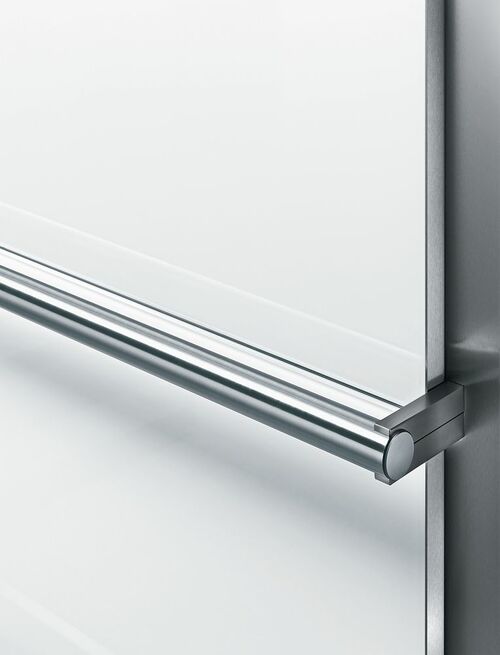

HL Handlauf Edelstahl Feinschliff

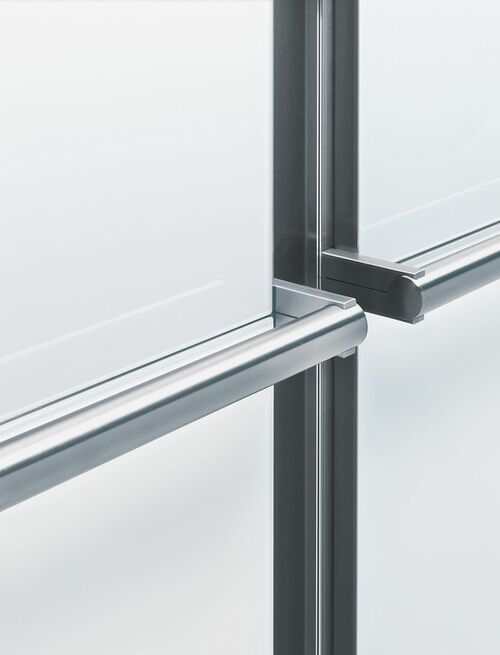

HL Handlauf Edelstahl Feinschliff

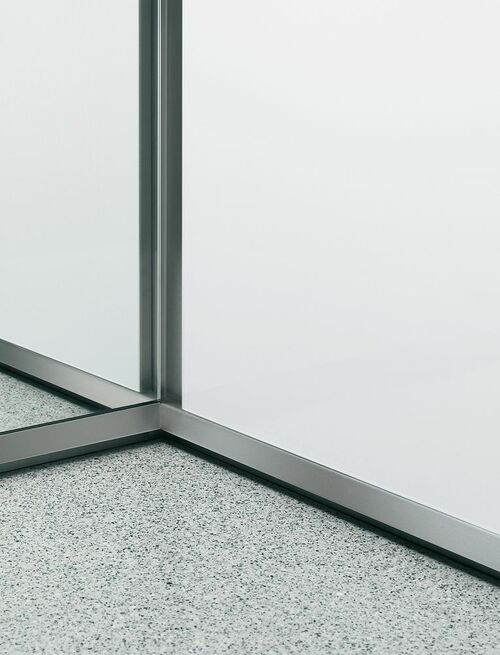

Sockel Rechteckprofil Edelstahl Feinschliff Boden Granit Hellgrau

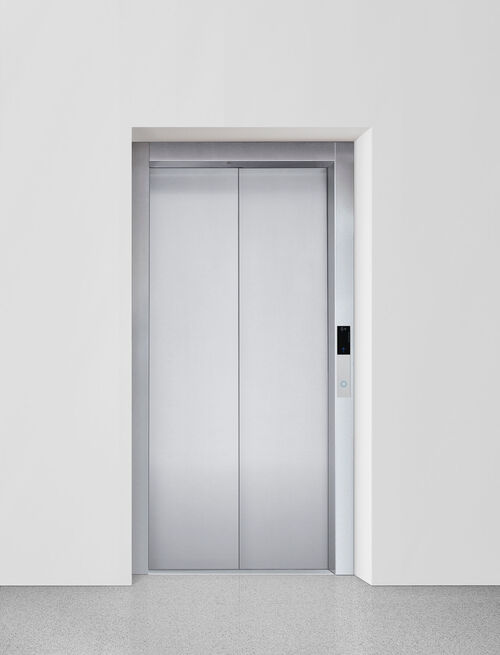

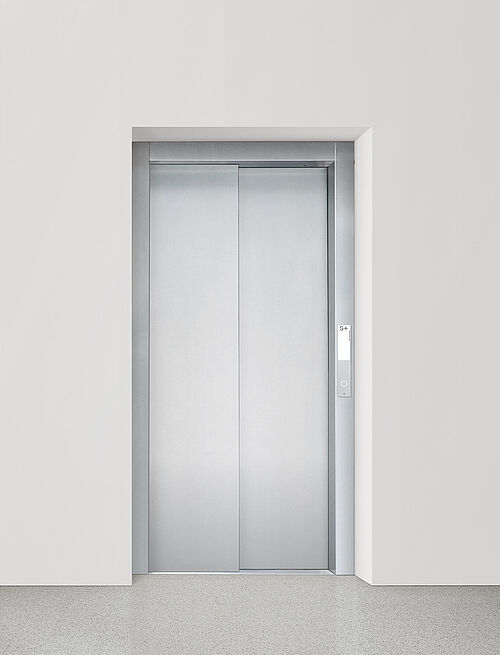

Schachttür mit Maueranschluss T1

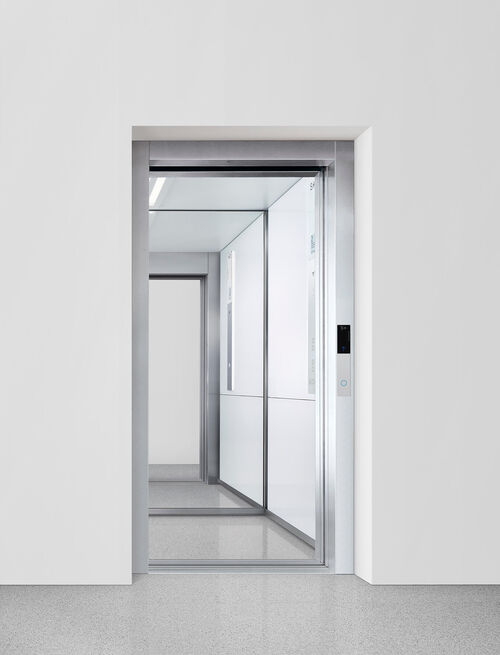

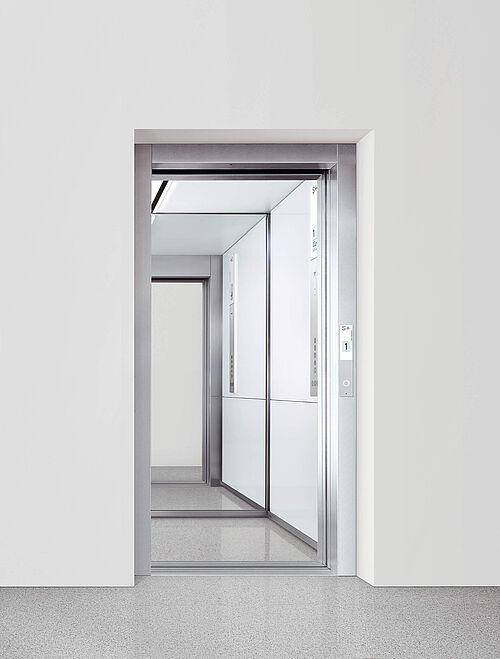

Kabinen- und Schachttür mit Maueranschluss T1

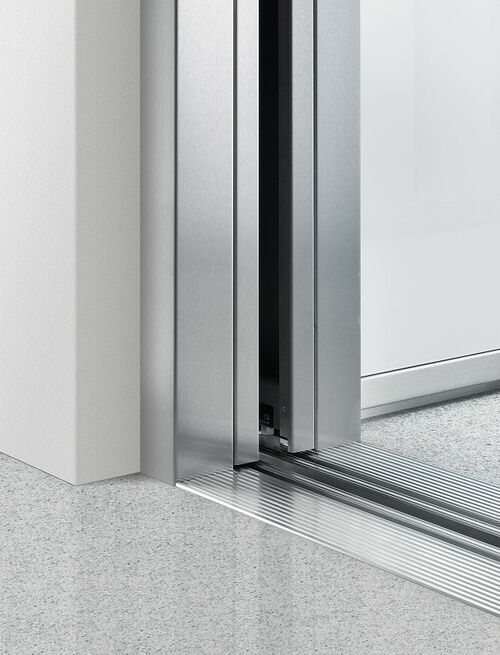

Schachttür mit Maueranschluss T1 und Mauereinfassung M1, Türschwelle Detail

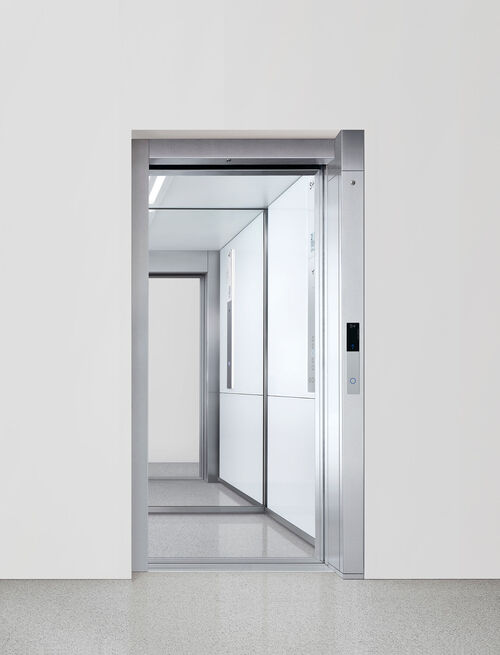

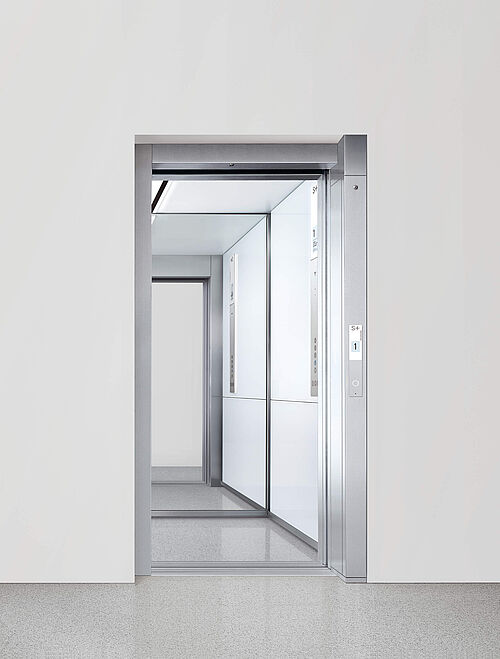

Kabinen- und Schachttür mit Maueranschluss T1 und Servicezarge

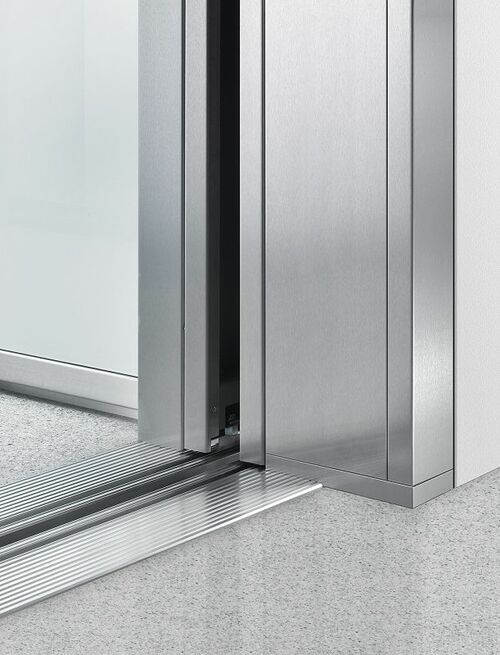

Kabinen- und Schachttür mit Maueranschluss T1 und Servicezarge, Türschwelle Detail

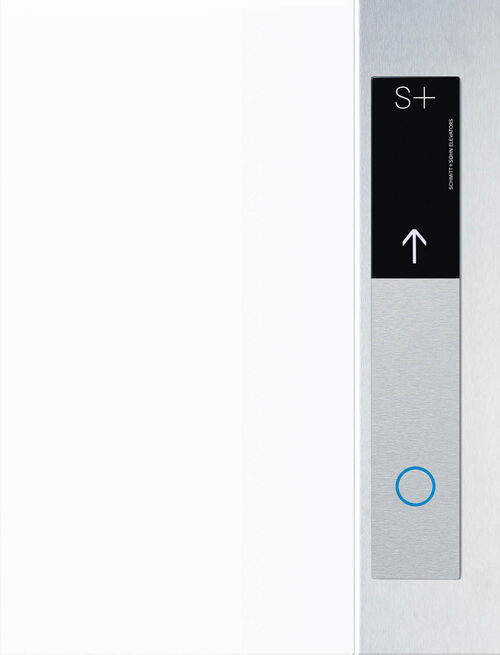

BT-TP-CG-1 Bedientableau

Zubehör - für individuelle Anforderungen

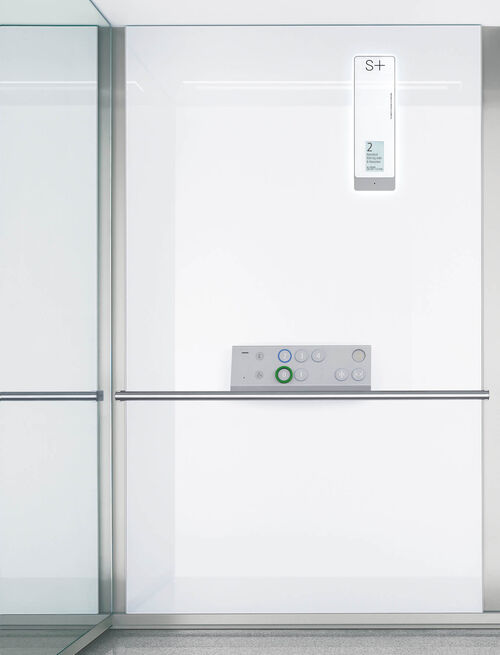

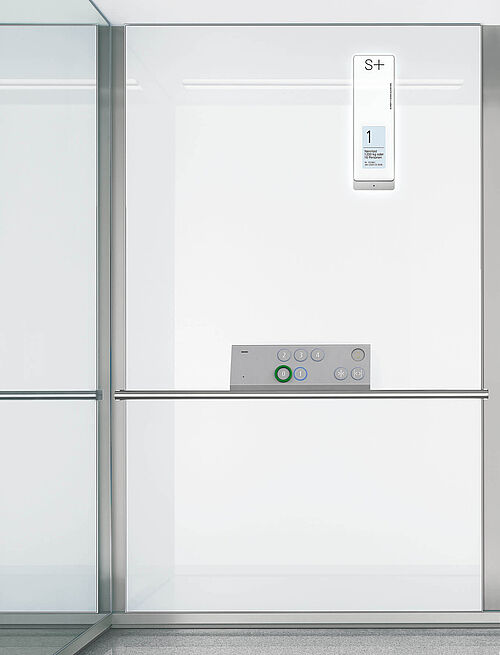

BT-I-EN81-70-G Bedientableau

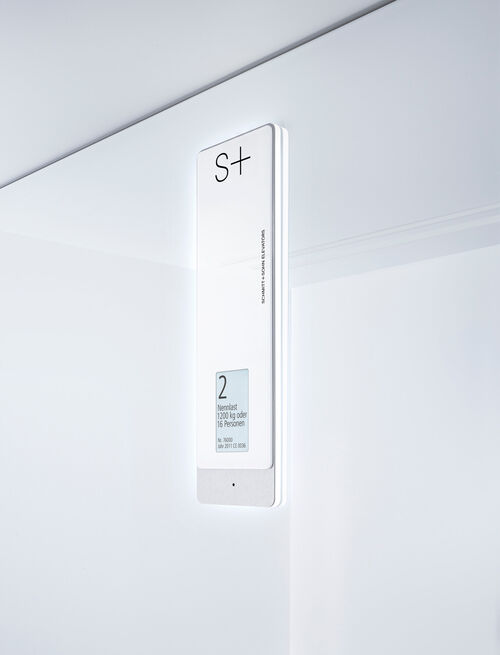

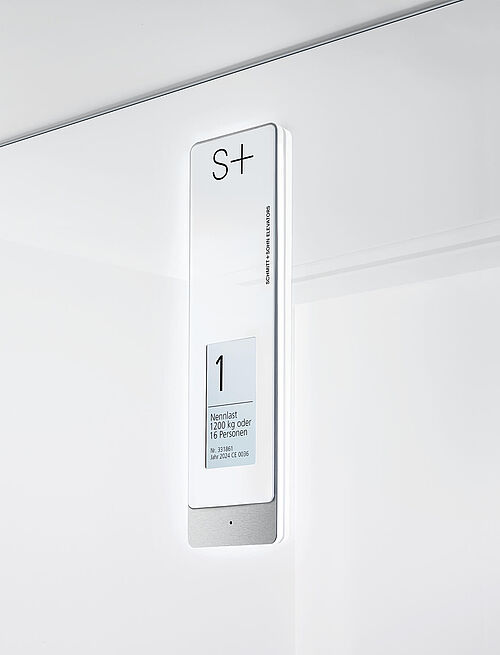

AT-I-TFT-LED Anzeigetableau

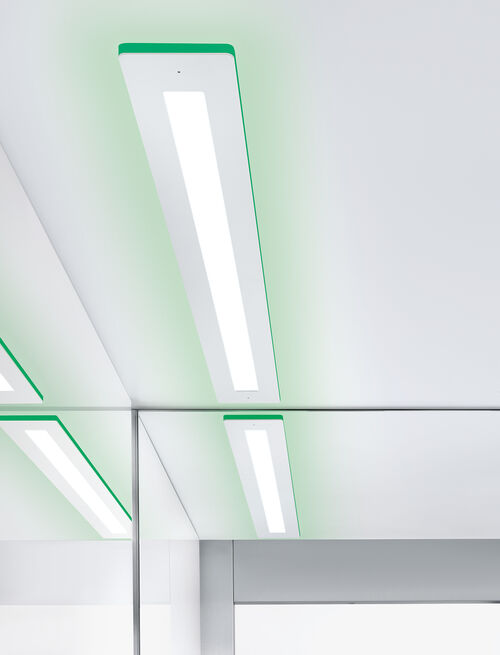

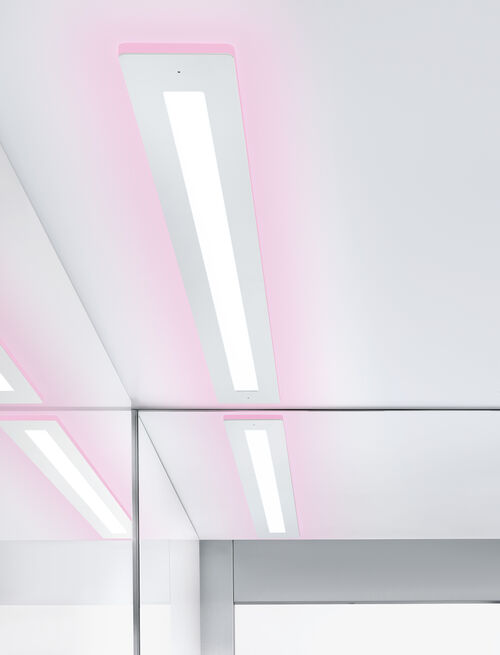

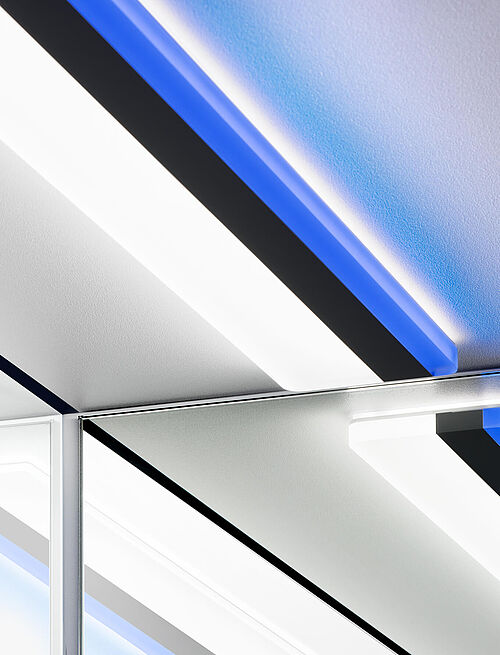

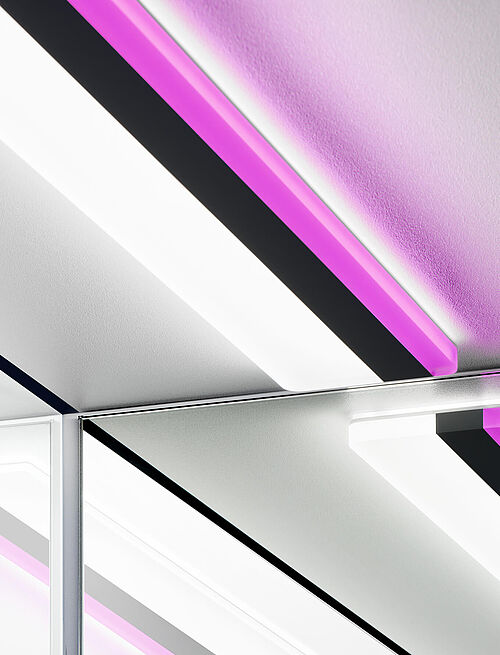

LD7-LED-RGB Wandfluter
LD7-LED-RGB Wandfluter

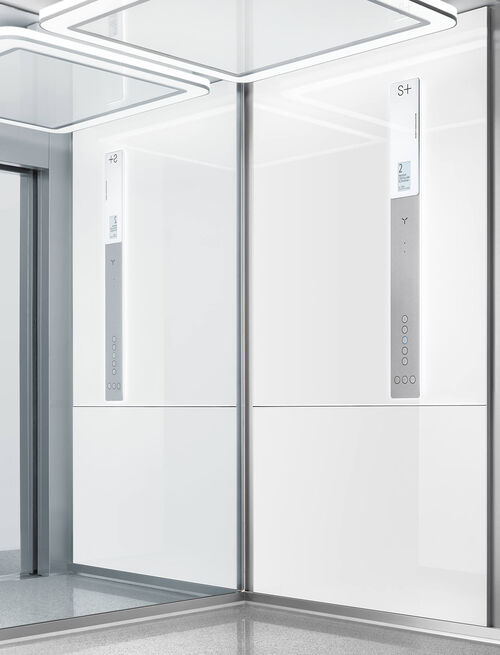

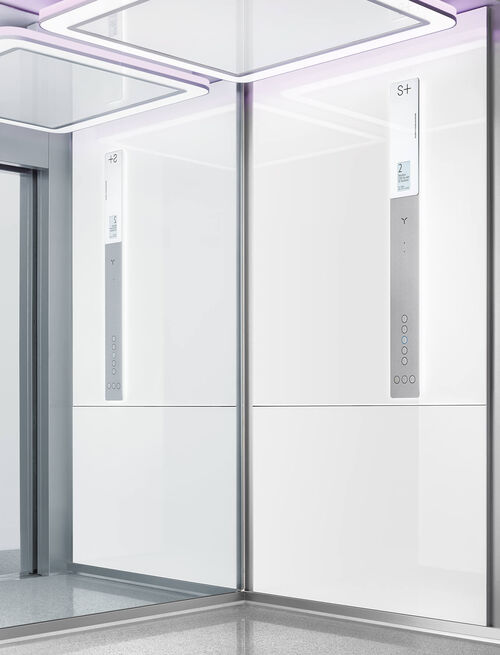

LD5X-LED Lichtdecke
LD5X-LED-RGB Lichtdecke

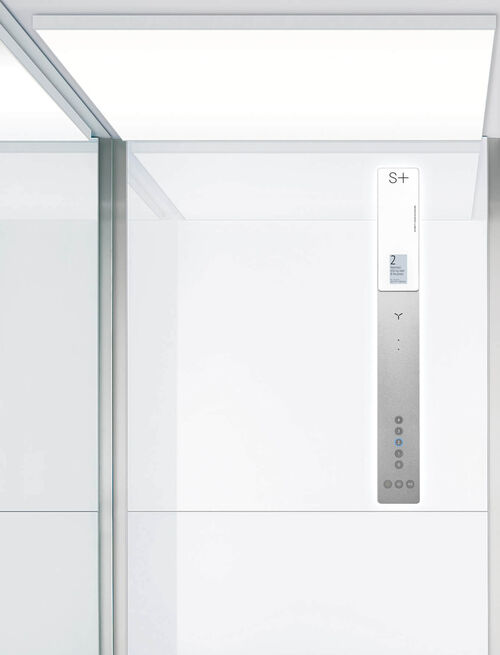

LD8-LED Lichtdecke

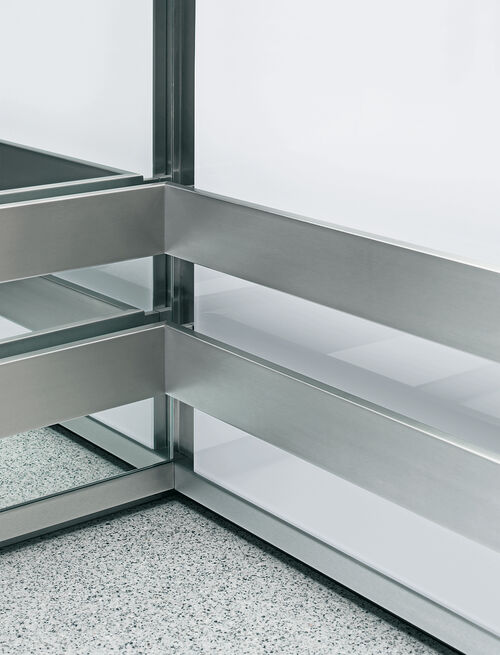

Gepäckschutzleiste Rechteckprofil 100 Edelstahl Feinschliff, umlaufend

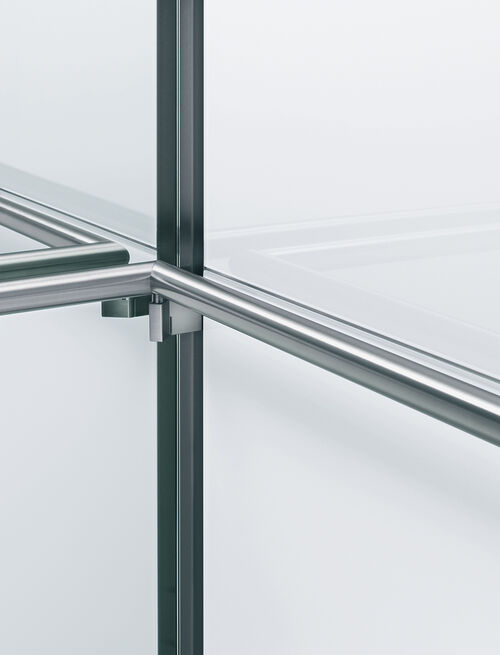

HL Handlauf Edelstahl Feinschliff, umlaufend

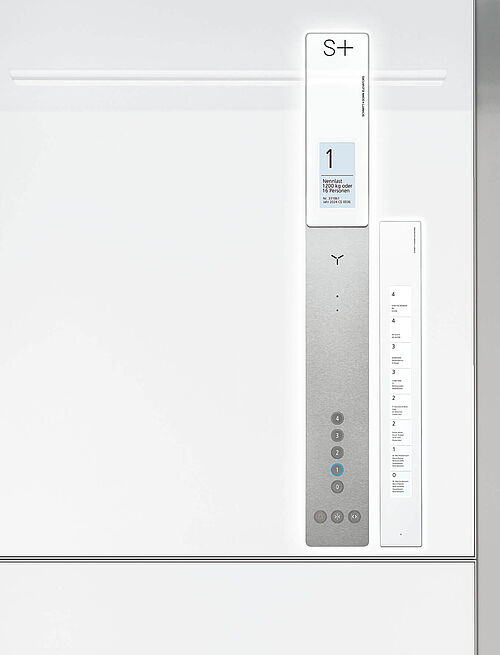

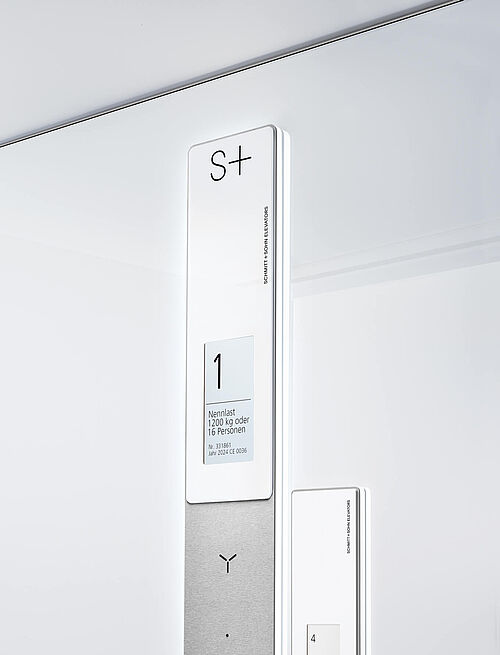

TNS2-LED Tableau Namensschilder
TNS2-LED Tableau Namensschilder

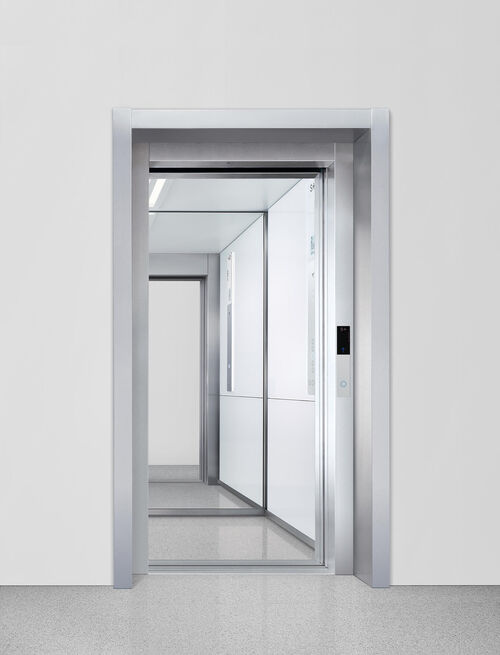

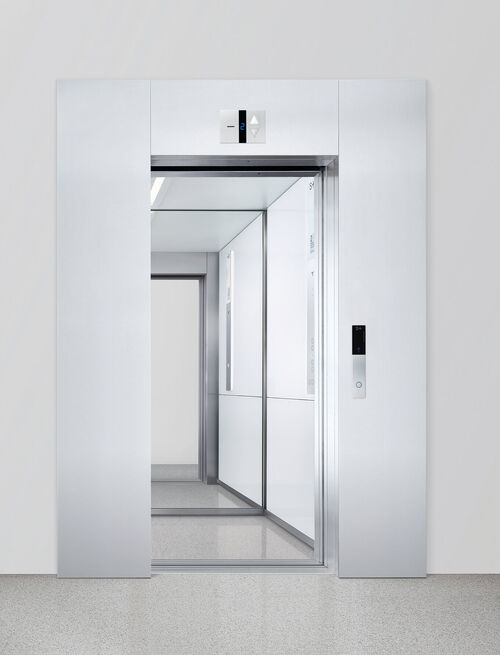

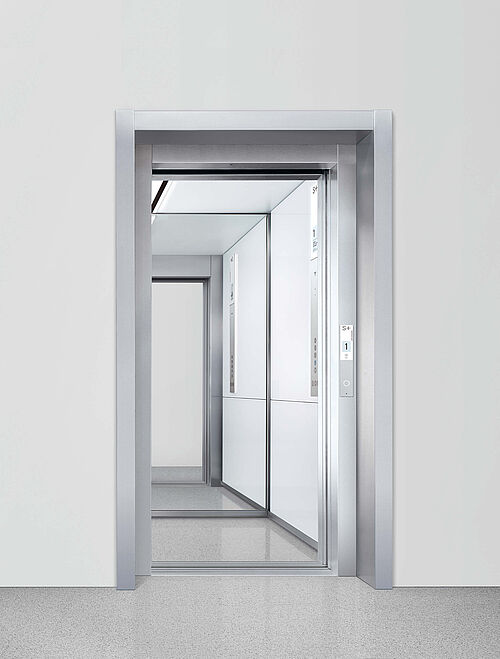

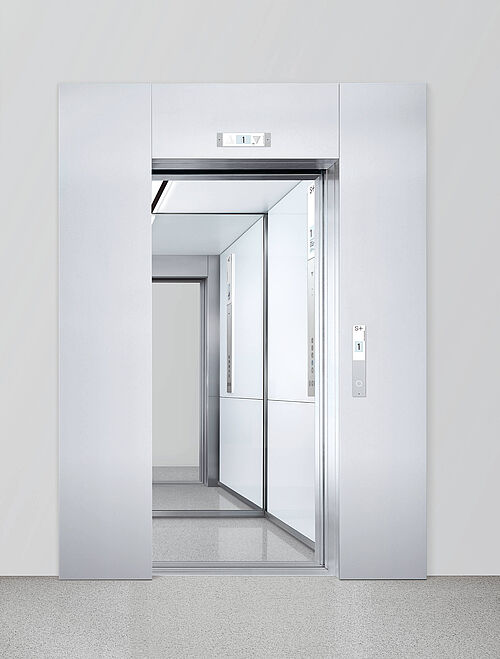

Kabinen- und Schachttür mit Maueranschluss T1 und Mauereinfassung M1
Kabinen- und Schachttür mit Maueranschluss T1 und Edelstahl Feinschliff Portal

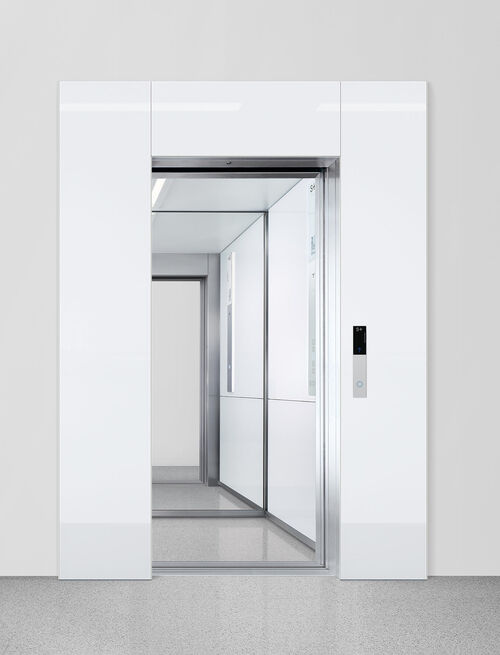

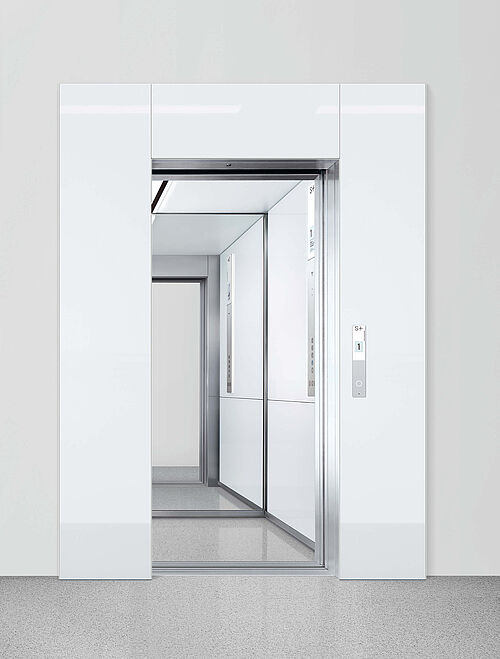

Kabinen- und Schachttür mit Maueranschluss T1 und CG1 Color Glas® Portal

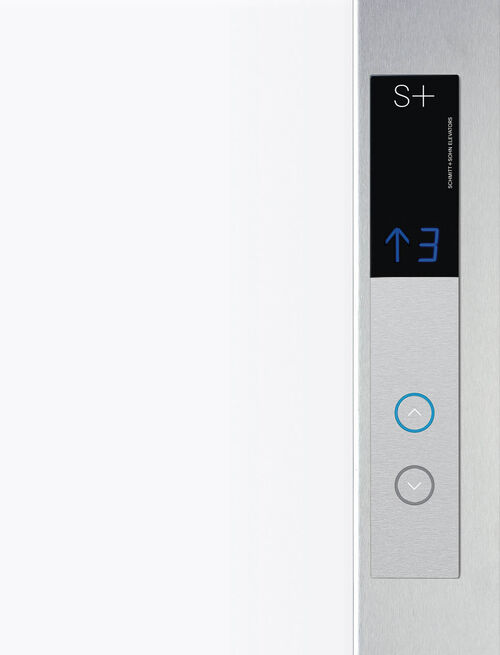

BT-TP-CG-2 Bedientableau Zweiknopf- und Gruppensammelsteuerung

Produktspezifikationen

vollständige Produktspezifikationen anzeigen

CG Der Color Glas® Aufzug - Produktspezifikation

Für alle, die auf der Suche nach Spitzenleistungen sind haben wir den Color Glas Aufzug entwickelt.

64 Farbkombinationen der Kabinenwände in Brillantweiß, Seidengrau, Dunkelblau, Tieforange, Lichtgrün, Lichtblau, Beige und Lichtgelb.

Die Kabinenportale können ebenfalls aus unseren 8 Color Glas Designfarben ausgwählt werden.

Handlauf, Sockelleisten, Bedientableaus, Anzeigetableaus und Kurzhubtaster aus Edelstahl-Feinschliff für höchsten Werterhalt.

Wandfluter - indirekt, blendfrei, mit Leuchtrahmen. Schmitt + Sohn Lichtdesign.

Lichtgitter in Türhöhe für Sicherheit und Komfort.

Getriebelose Antriebe für hohe Laufruhe, verringerten Verschleiß und niedrigen Energieverbrauch.

Detail
Beschreibung
Serie
Zubehör
Seitenwände
Color Glas® Paneele. Einscheiben Sicherheitsglas ESG, rückseitig pulverbeschichtet, vollflächig deckend, Glaseinfassungen und Lisenen Edelstahl Feinschliff. Brillante Farben. Pflegeleichte Oberflächen.Großzügige Raumwirkung.
  Serie

Rückwand Spiegel
Spiegel S6, Glas mit Splitterschutzfolie, Rückwand, ungeteilt, hell, Spiegelkanten geschliffen und poliert, Spiegeleinfassungen Edelstahl Feinschliff.
  Serie

Kabinenecken
Edelstahl Feinschliff.
  Serie

Decke
Weiß. Verdeckte, großzügig bemessene Kabinenentlüftung in Kabinentiefe an beiden Seitenwänden.
  Serie

Boden
Granit, Hellgrau
  Serie


Abgesenkter Kabinenboden für bauseitigen Belag

  Zubehör

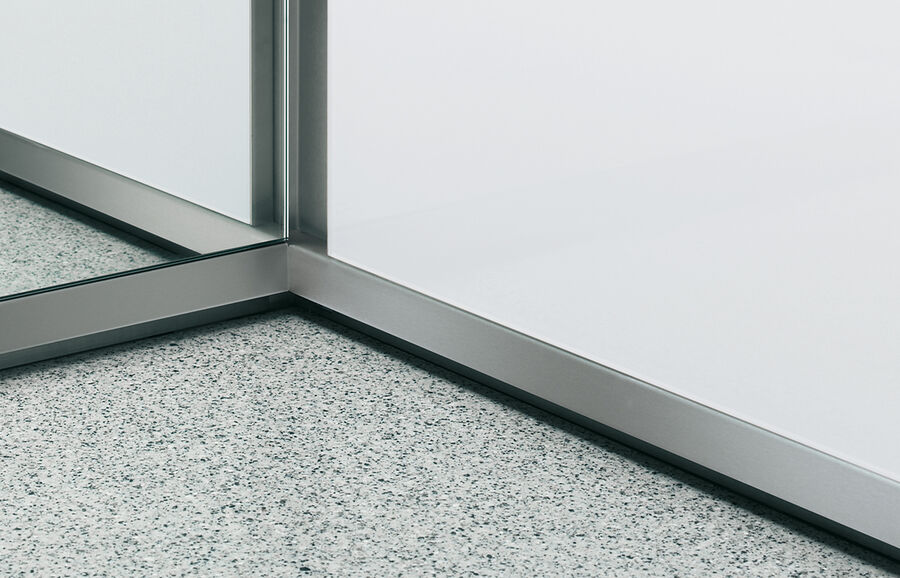

Sockelleiste
Edelstahl Feinschliff. Verdeckte, großzügig bemessene Kabinenbelüftung.
  Serie

Schutzleisten
Gepäckschutzleisten, Edelstahl Feinschliff, 100 x 20 mm.

  Zubehör
Beleuchtung
LD7, Wandfluter, indirekt, blendfrei. Blende Metall Lackiert Brillantweiß.Filterscheibe und Leuchtrahmen Acryl Glas Weiß, semitransparent.
  Serie

Leuchtmittel
T5 Leuchtstoffröhre, Neutralweiß
  Serie


LED, Neutralweiß, LED-RGB mit Farbsteuerung

  Zubehör
Handlauf
Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09.Seitenwand, kabinentief, ø 33,7 mm. Handlaufhalter Edelstahl Vollmaterial.Handlaufendstücke Edelstahl verschweißt.
  Serie


Zweiter Handlauf gegenüberliegend, Bedientableauseite.

  Zubehör

Umlaufender Handlauf, Ecken auf Gehrung, verschweißt.

  Zubehör
Bedientableau Kabine
Edelstahl Feinschliff, Anordnung behindertengerecht nach DIN EN 81-70:2005-09, unsichtbar befestigt. Informationstableau Acryl Glas Weiß, Leuchtrahmen Acryl Glas Weiß, satiniert, LED Weiß. Display TFT hochauflösend, Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09 Anhang G, waagerecht, unsichtbar befestigt. Separates Informationstableau, Großflächentaster erhaben, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole erhaben, taktil, Kunststoff Lichtgrau

  Zubehör
Tableau Namensschilder
Edelstahl Feinschliff, unsichtbar befestigt. Namensschilder Acryl Glas Weiß, Gravur Dunkelgrau, einzeln auswechselbar. Rahmen Acryl Glas Weiß, satiniert.

  Zubehör
Kabinenportal
Edelstahl Feinschliff.
  Serie

Kabinentür
Edelstahl Feinschliff, zweiteilig, zentral öffnend, Türhöhe 2.100 mm
  Serie


Edelstahl Feinschliff, zweiteilig, einseitig öffnend, Türhöhe 2.100 mm

  Zubehör
Türantrieb
Energiesparender geregelter Antrieb mit intelligenter Wegmessung.
  Serie

Türüberwachung
2D Sicherheitslichtgitter in gesamter Türhöhe (Keine Lichtschranke!).
  Serie


3D Sicherheitslichtgitter mit Vorraumüberwachung.

  Zubehör
Schachttüren
Grundiert, zweiteilig, zentral öffnend, Höhe wie Kabinentür.
  Serie


Grundiert, zweiteilig, einseitig öffnend, Höhe wie Kabinentür.

  Zubehör

Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Mauereinfassungen M1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Portale P1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen, Color Glas.

  Zubehör
Bedientableau Schachttüren
Edelstahl Feinschliff, Anordnung im Türrahmen, unsichtbar befestigt.Informationstableau Acryl Glas Blau, Sockelrahmen Acryl Glas Weiß. Anzeige LED Blau. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl.Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Anordnung im Mauerwerk, leichtere Erreichbarkeit in Anlehnung an die DIN EN 81-70:2005-09, Deckplatte geschraub

  Zubehör

Großflächentaster, behindertengerecht nach EN 81-70:2005-09, Anhang G, Tableaubreite 80 mm.

  Zubehör
Steuerung
Einknopfsammelsteuerung in modernster Bustechnologie. Schnelle Orientierung und Vermeidung von Fehlfahrten für kurze Wartezeiten und hohe Förderleistung. Servicepaneel in der untersten Haltestelle, grundiert. Überlastkontrolle. Frequenzregelung für lastunabhängige Fahrkurven und Bündighalt. Batteriegepufferte, lastabhängige Notbefreiung in die nächste Haltestelle.
  Serie


Notstrom- und Evakuierungsfunktionen. Zugangskontrollsysteme. Penthousesteuerung. Vorzugsfahrt mit Schlüsselschalter. Stockwerksansage. Fahrtrichtungsanzeigen und akustische Signale nach DIN EN 81-70:2005-09. Schnittstellen zu Gebäudeleitsystemen.

  Zubehör

Servicepaneel Edelstahl Feinschliff.

  Zubehör

Servicepaneel in beliebiger Haltestelle oder benachbarten Räumen.

  Zubehör

Zweiknopfsammelsteuerung, Gruppensammelsteuerung.

  Zubehör
Fernnotruf
Digitales Fernnotruf- und Diagnosesystem nach EN 81-28 zur Notrufweiterleitung an die ständig besetzte Schmitt + Sohn Service-Zentrale. Elektronische Missbrauchsunterdrückung.
  Serie


Video-Missbrauchserkennung für das Digitale Fernnotruf- und Diagnosesystem.

  Zubehör

Fernüberwachung von Aufzugswärterfunktionen, Übertragung von Diagnosedaten, GSM Modul.

  Zubehör
Antrieb
Getriebeloser Seilantrieb im Schacht. Hoher Wirkungsgrad und geringer Energieverbrauch. Lastabtragung über die Führungsschienen in die Schachtgrube. Geschwindigkeit 1,0 und 1,6 m/s, Förderhöhe bis 40 m.
  Serie

Tragmittel
Kunststoffummantelte Stahlseile, hohe Laufruhe, verringerter Verschleiß (gegenüber herkömmlichen Stahlseilen), ø > 8 mm, wartungsfrei. Keine elektronische Überwachung und keine Schmiermittel erforderlich.
  Serie


Planungsunterstützung


Technische Daten und Abmessungen

Kabinen- und Schachtabmessungen im Überblick (433KB)



Zum Produkt-Konfigurator
