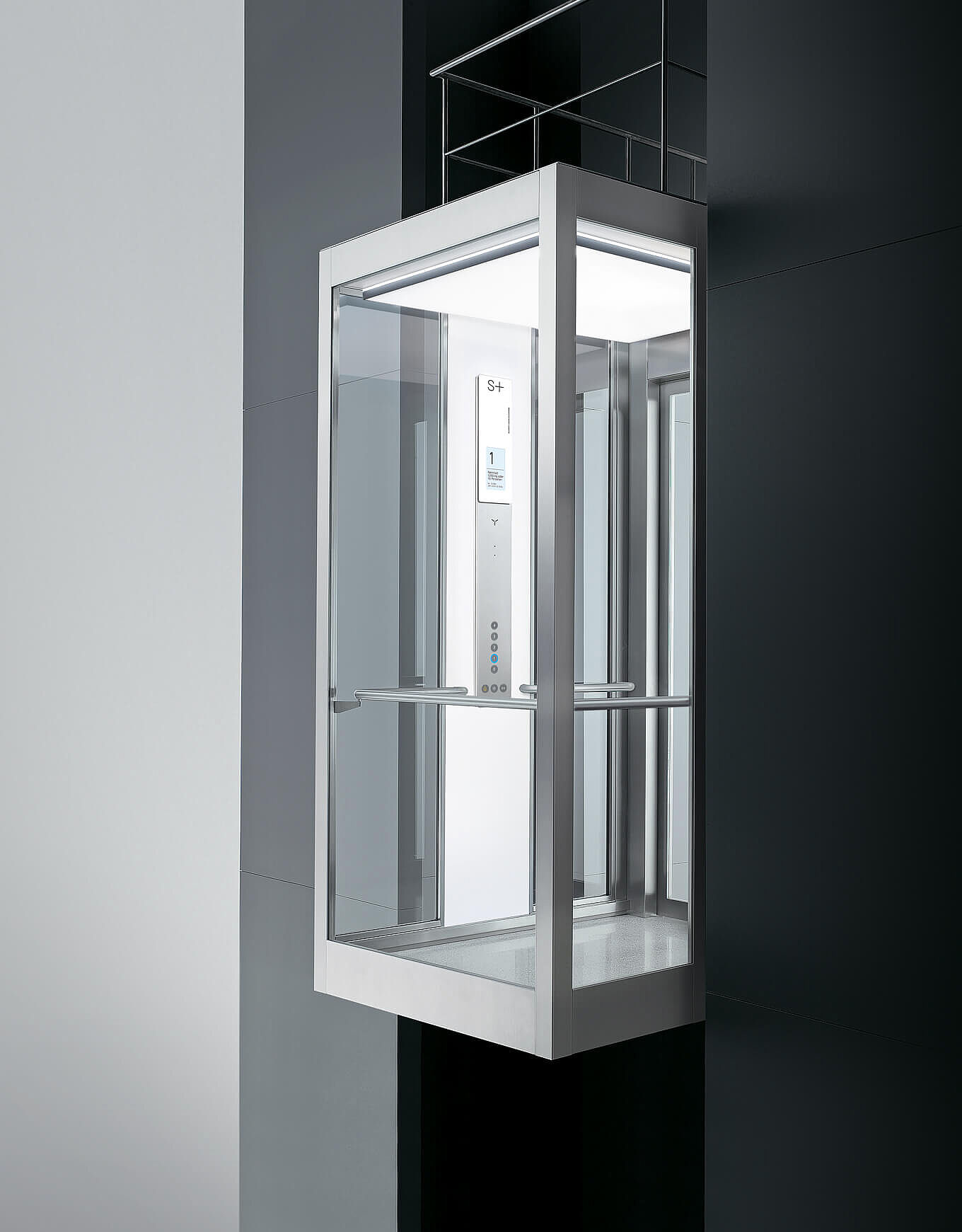

Wechsel der Perspektiven – der GP Glas Panorama Aufzug lässt Architektur und vertikale Bewegung gleichermaßen erleben.

Faszinierende Aussichten
Entwickelt für Architektur, die neue Wege gehen will. Der Ausblick aus dem Aufzug aus Glas eröffnet neue Perspektiven. Dabei werden ausschließlich Materialien verwendet, die der Gesamtcharakteristik des Produkts entsprechen. Im Einklang mit den Zielen des Architekten und dem Erscheinungsbild des Gebäudes steht der Glas Panorama Aufzug für einen inspirierenden Dialog von Architektur, Technik und Design.

Filigrane Konstruktion
Das Außergewöhnliche im Blick für Kunden, die hohe Ansprüche stellen: Entstanden aus Leidenschaft und der langjährigen Erfahrung unterstreichen feine Konstruktionen das besondere Design, bei dem die Konzentration auf Transparenz und höchste Funktionalität liegt.

Hochwertige Ausstattung
Mit neuartigen LED-Lichtdecken wird Lichtdesign in Vollendung vorgestellt. Mit intelligenten RGB-Farbsteuerungen wird eine Vielzahl attraktiver Gestaltungen möglich: Farbwechsel und Farbrhythmen miteinander kombiniert lassen inspirierende Lichtstimmungen in der Glaskabine entstehen. Der Glas Panorama Aufzug ist durch überzeugende Details und präzisen Informationen auf ein beeindruckendes Raumgefühl sowie ein komfortorientiertes Interieur-Konzept ausgerichtet. Überzeugend in allen Details ist er ein Premiumaufzug, der international Maßstäbe setzt.

Konfigurieren Sie hier Ihren Glas Panorama Aufzug oder erfahren Sie mehr über Personenaufzüge von Schmitt + Sohn.

Zubehör - für individuelle Anforderungen

Produktspezifikationen

vollständige Produktspezifikationen anzeigen

Die vollständige Produktspezifikation des GP finden Sie in der Produktbroschüre.



Detail
Beschreibung
Serie
Zubehör
Seitenwände
Verbundsicherheitsglas VSG, Edelstahl Feinschliff. Glaseinfassungen Edelstahl Feinschliff.
  Serie

Rückwand
Verbundsicherheitsglas VSG. Glaseinfassungen Edelstahl Feinschliff.
  Serie

Kabinenecken
Edelstahl Feinschliff.
  Serie

Decke
Weiß. Verdeckte, großzügig bemessene Kabinenentlüftung in Kabinentiefe an beiden Seitenwänden.
  Serie

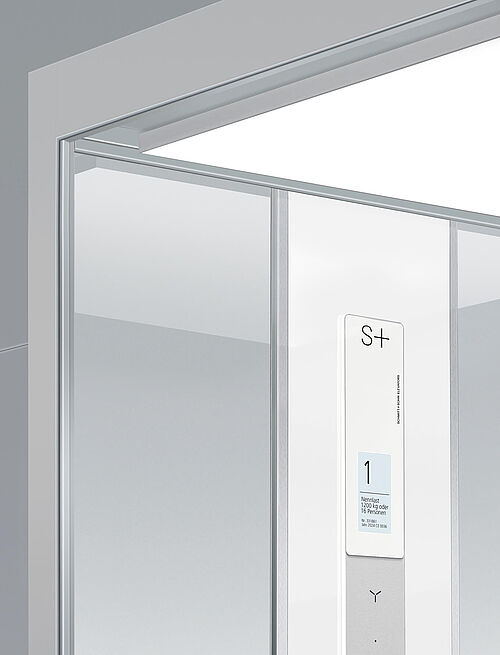

Beleuchtung

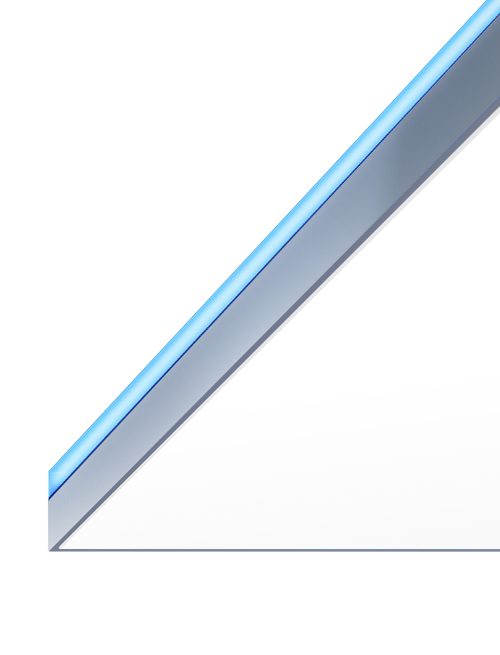

LD5X, abgehängte Lichtdecke. Mittelfläche VSG, Mattfolie, unbeleuchtet. Leuchtrahmen Acryl Glas Weiß, poliert, semitransparent.
  Serie


Mittelfläche beleuchtet.

  Zubehör
Leuchtmittel
LED Neutralweiß.
  Serie

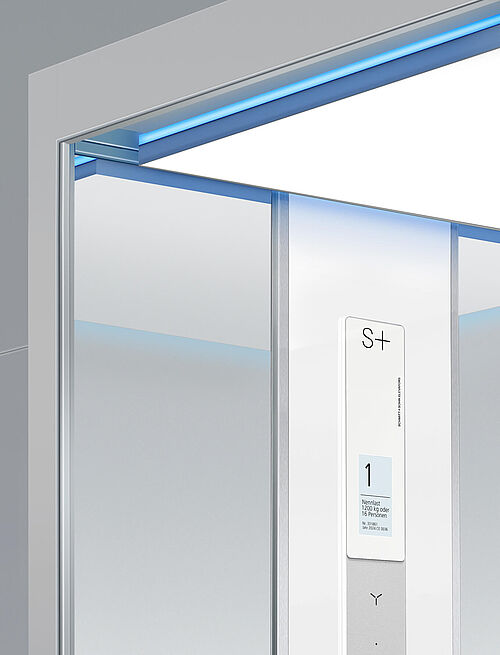

LED-RGB mit Farbsteuerung.

  Zubehör
Boden
Granit, Hellgrau.
  Serie


Abgesenkter Kabinenboden für bauseitigen Belag.

  Zubehör

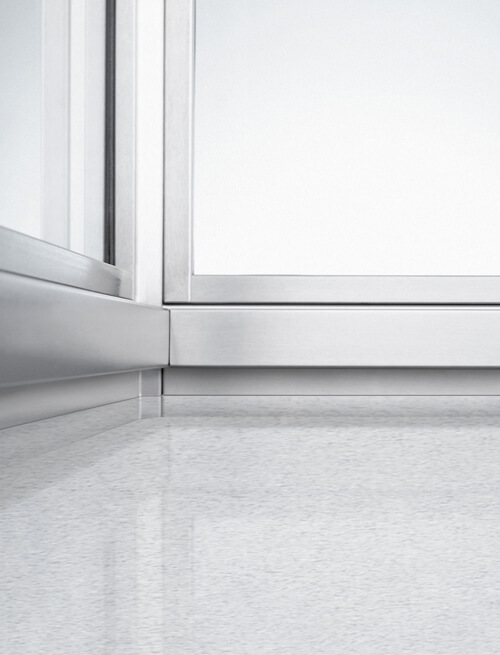

Sockelleiste
Edelstahl Feinschliff. Verdeckte, großzügig bemessene Kabinenbelüftung.
  Serie

Handlauf
Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09, Rückwand, Seitenwände, ø 33,70 mm. Handlaufhalter Edelstahl Vollmaterial. Eckverbindung Edelstahl Feinschliff, verschweißt und verschliffen. Handlaufendstücke Edelstahl.
  Serie

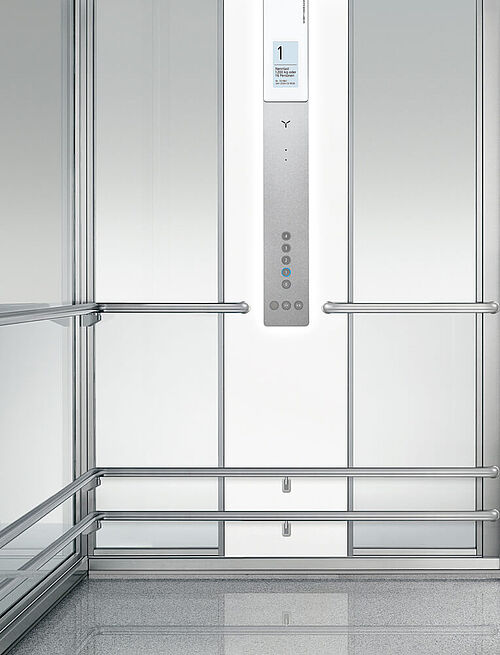

Schutzleisten
Edelstahl Feinschliff, Rückwand, Seitenwände, ø 33,70 mm. Einfach, zweifach. Halter Edelstahl Vollmaterial. Eckverbindung Edelstahl Feinschliff, verschweißt und verschliffen. Endstücke Edelstahl

  Zubehör

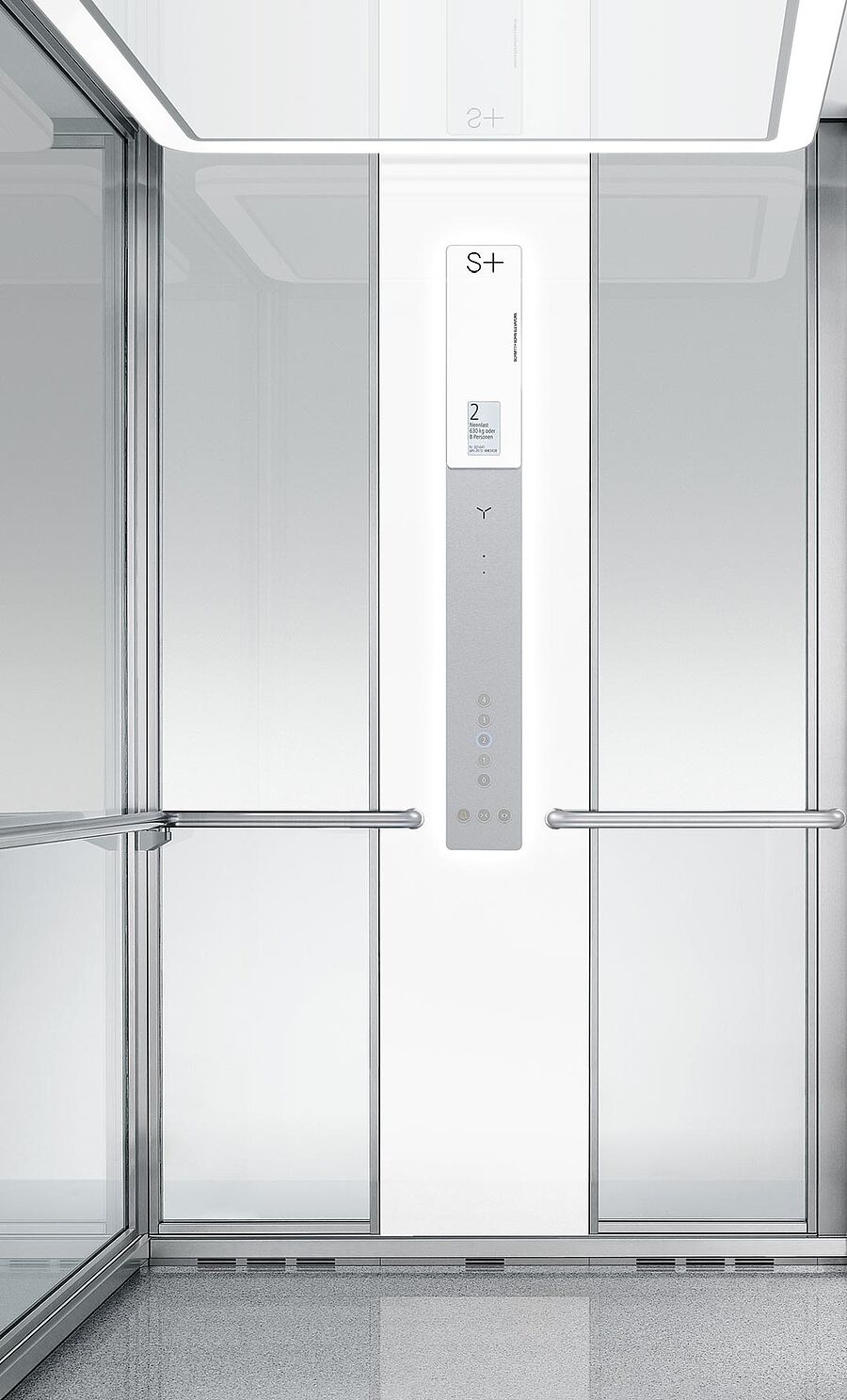

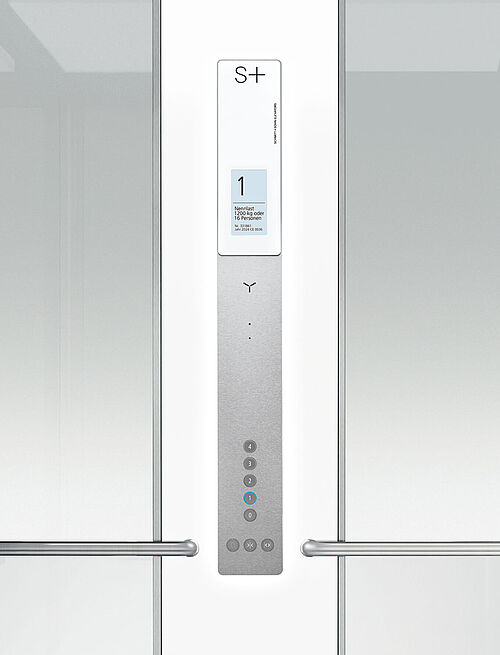

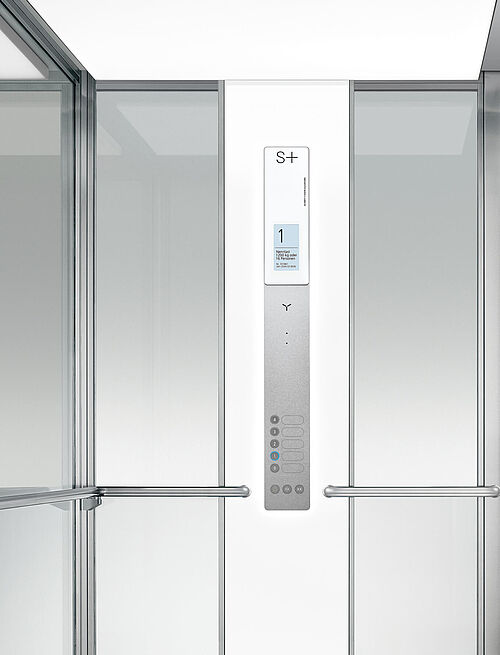

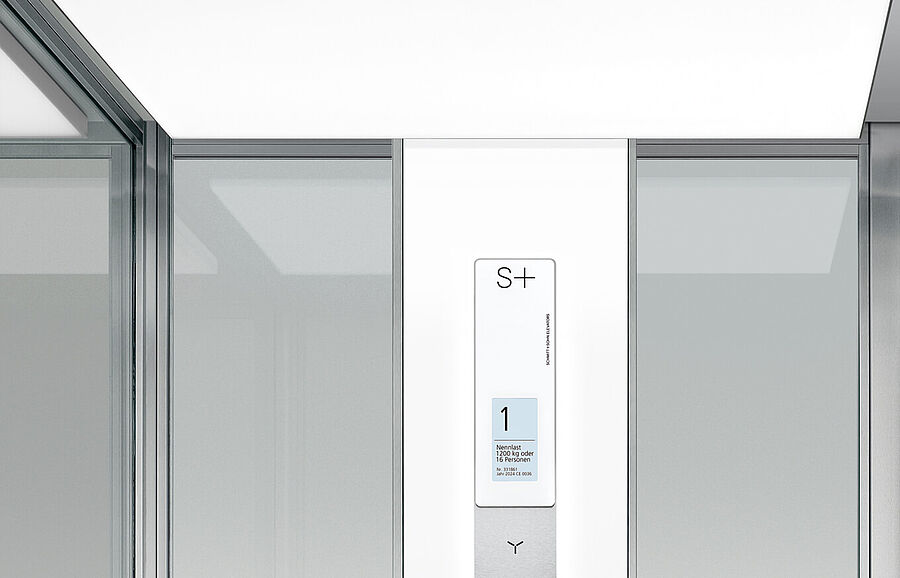

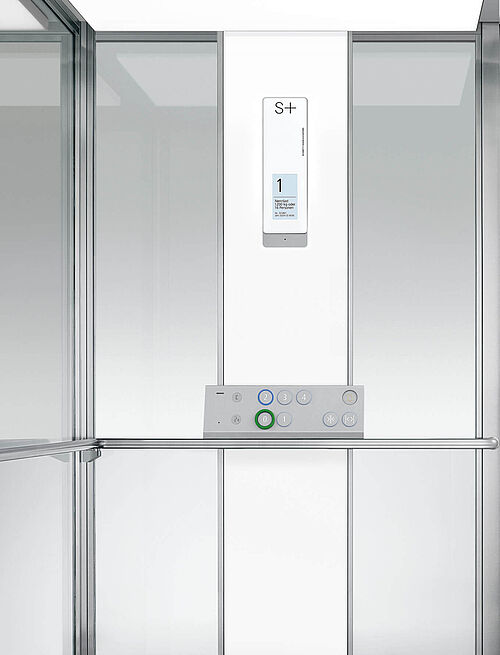

Bedientableau Kabine

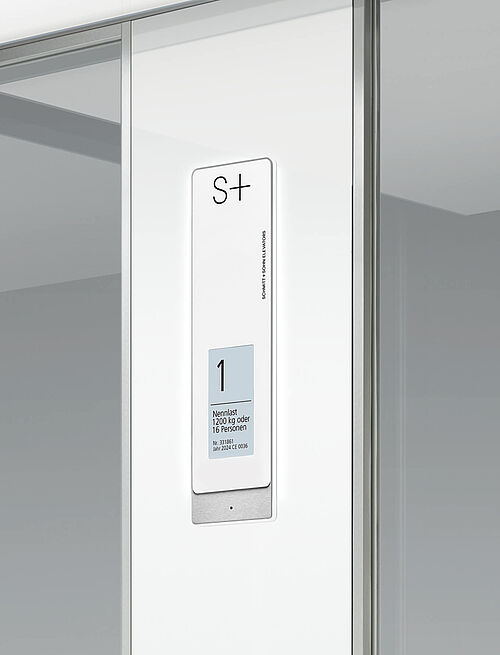

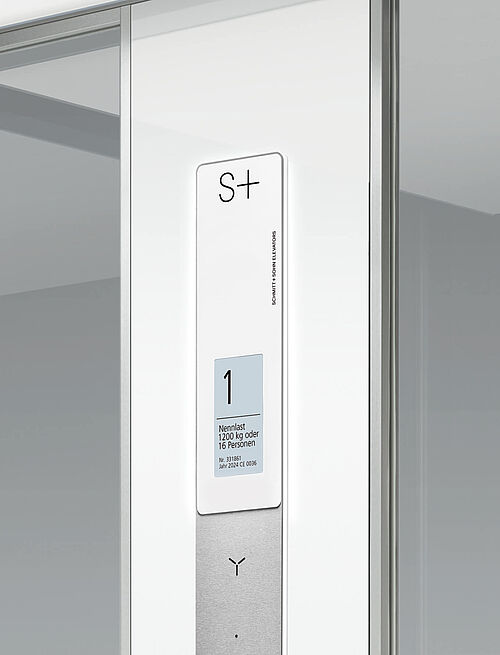

Edelstahl Feinschliff, Anordnung behindertengerecht nach DIN EN 81-70:2005-09, unsichtbar befestigt. Informationstableau Acryl Glas Weiß, Leuchtrahmen Acryl Glas Weiß, satiniert, LED Weiß. Display TFT hochauflösend. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie

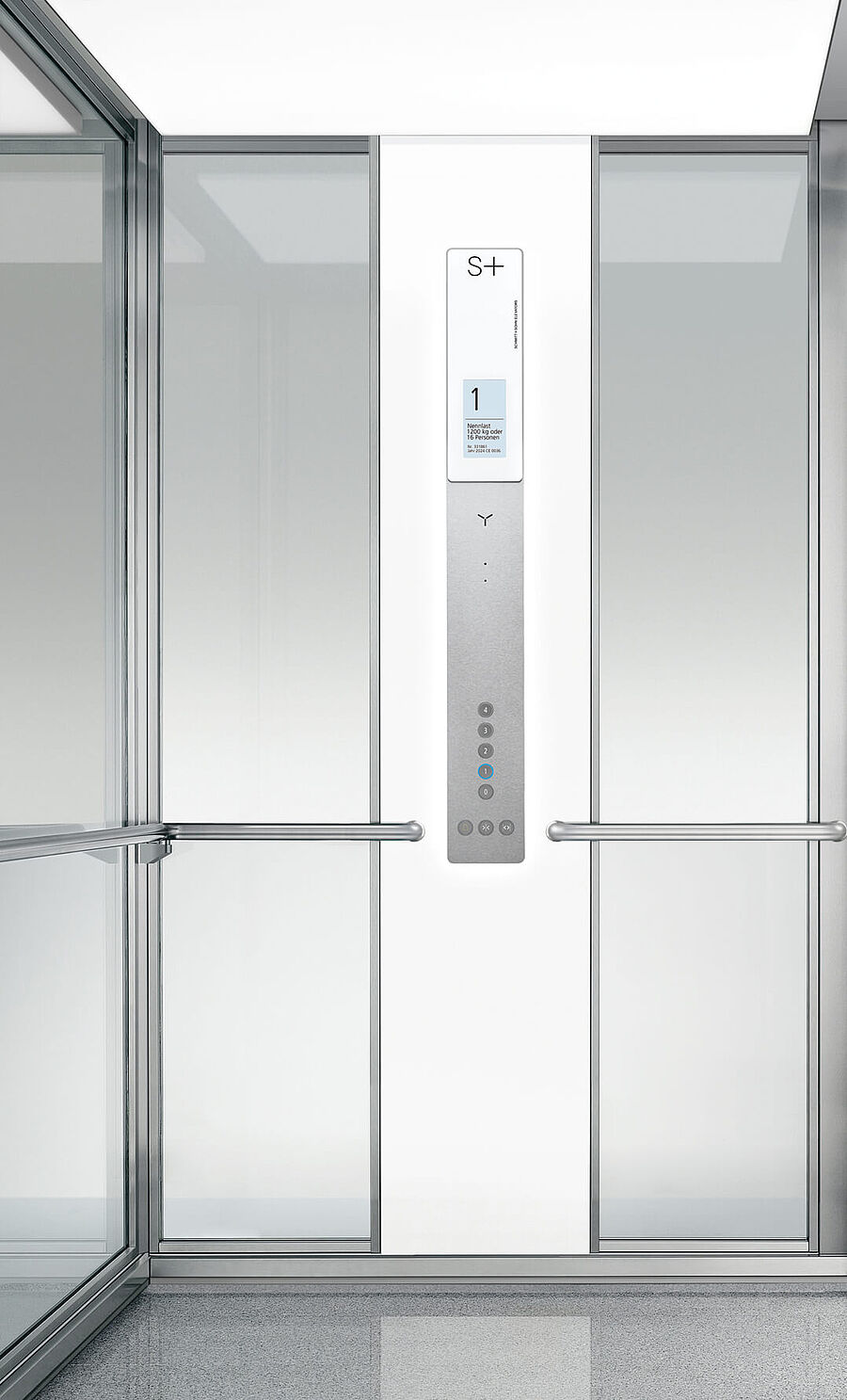

Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70:2005-09 Anhang G, waagerecht, unsichtbar befestigt. Separates Informationstableau. Großflächentaster, erhaben, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole erhaben, taktil, Kunststoff Lichtgrau.

  Zubehör
Namensschilder
Edelstahl Feinschliff, flächenbündig im Bedientableau eingesetzt, unsichtbar befestigt, einzeln auswechselbar. Gravur Dunkelgrau.

  Zubehör
Kabinenportal
Edelstahl Feinschliff.
  Serie

Kabinentür
Ganzglastür Verbundsicherheitsglas, Edelstahl Feinschliff, zweiteilig, zentral öffnend, Türhöhe 2.100 mm.
  Serie


Ganzglastür, zweiteilig, einseitig öffnend.

  Zubehör

Glasrahmentür Verbundsicherheitsglas, Edelstahl Feinschliff.

  Zubehör

Stahlblechtür Edelstahl Feinschliff.

  Zubehör
Türantrieb
Energiesparender geregelter Antrieb mit intelligenter Wegmessung.
  Serie

Türüberwachung
2D Sicherheitslichtgitter in gesamter Türhöhe (Keine Lichtschranke!).
  Serie


3D Sicherheitslichtgitter mit Vorraumüberwachung.

  Zubehör

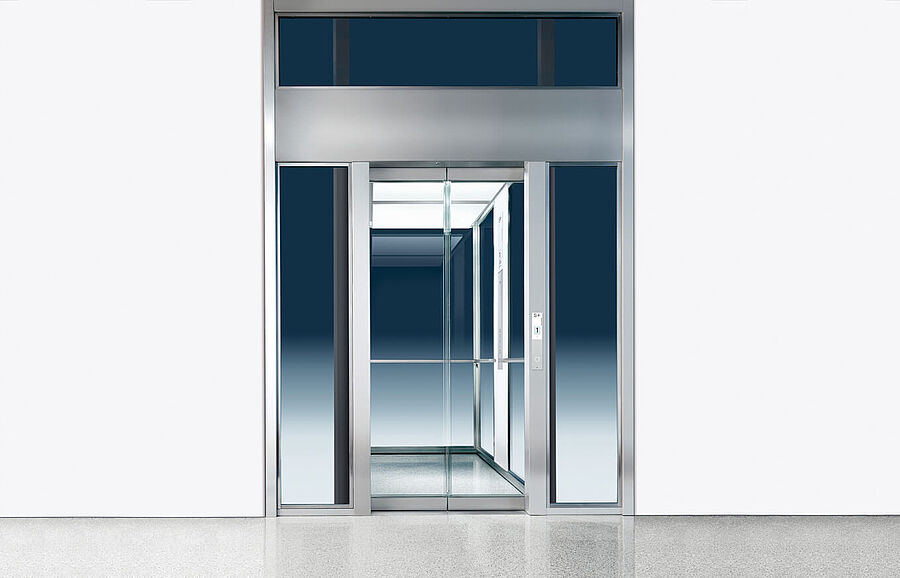

Schachttüren
Ganzglastür Verbundsicherheitsglas, Edelstahl Feinschliff, zweiteilig, zentral öffnend, Türhöhe wie Kabinentür.
  Serie

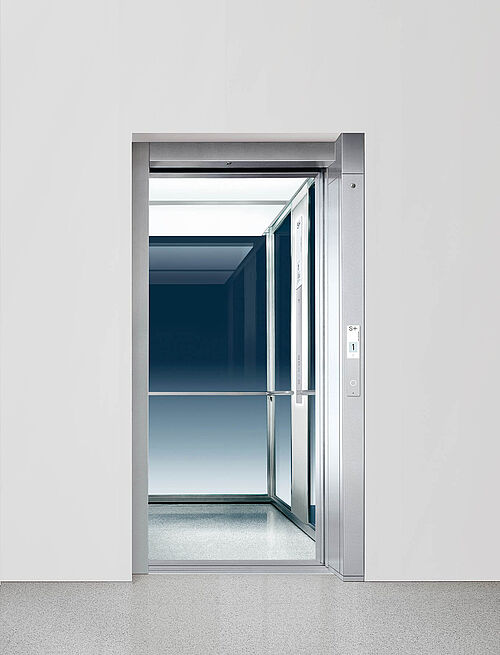

Ganzglastür, zweiteilig, einseitig öffnend.

  Zubehör

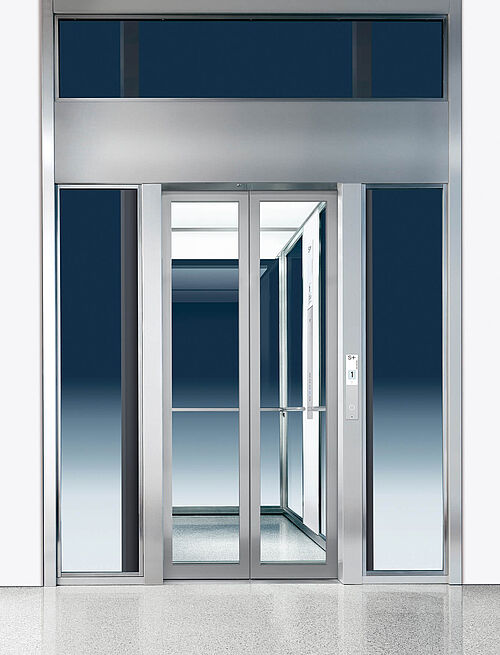

Glasrahmentür Verbundsicherheitsglas, Edelstahl Feinschliff.

  Zubehör

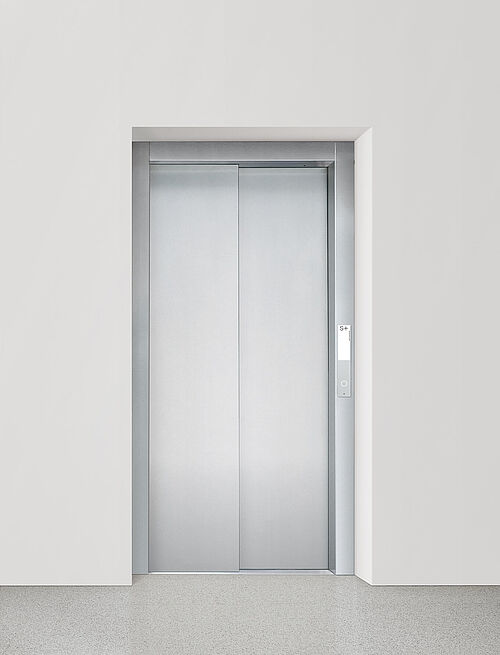

Stahlblechtür grundiert. Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

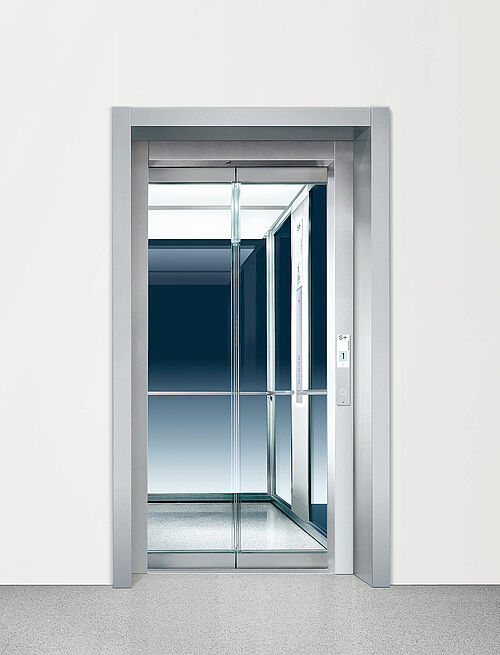

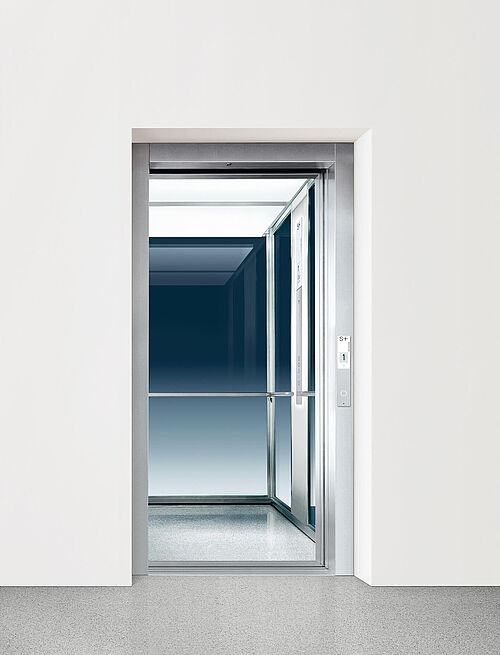

Mauereinfassungen M1, grundiert. Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

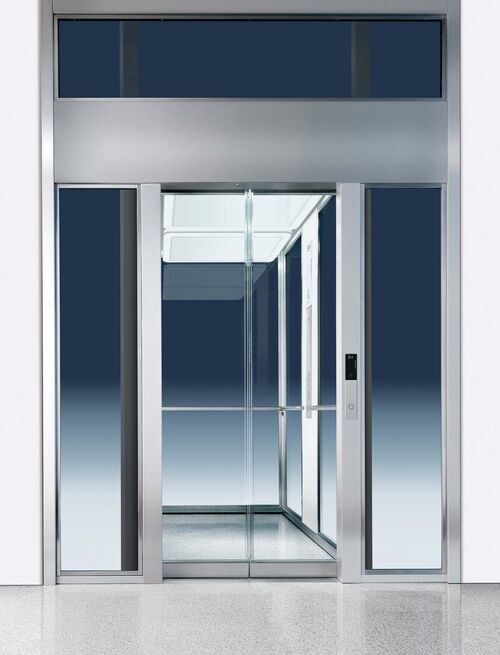

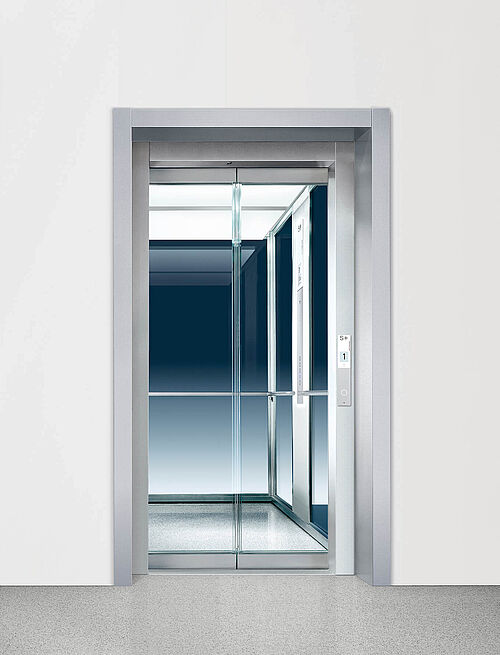

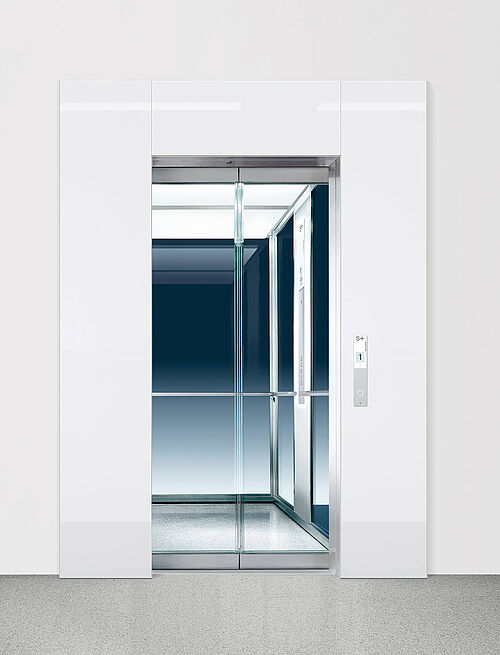

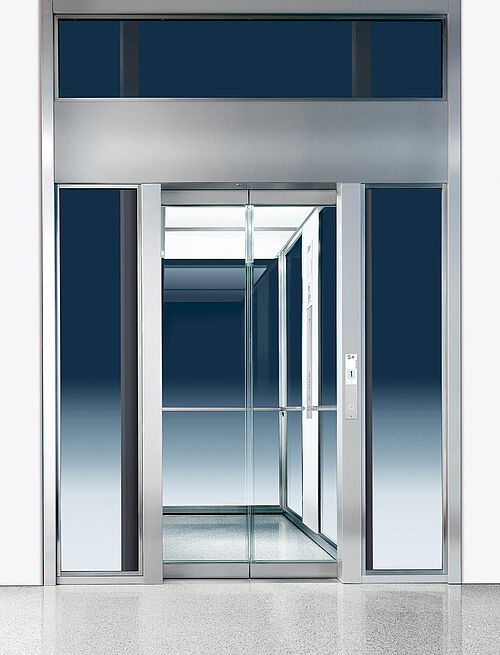

Portale: P1 grundiert, Edelstahl Feinschliff, Edelstahl Leinen. Color Glas®. P7-G Verbundsicherheitsglas

  Zubehör
Bedientableau Schachttüren
Edelstahl Feinschliff, Anordnung im Türrahmen, unsichtbar befestigt. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Anordnung im Portal oder Mauerwerk, leichtere Erreichbarkeit in Anlehnung an die DIN EN 81-70:2005-09, Deckplatte geschraubt.

  Zubehör

Großflächentaster, behindertengerecht nach EN 81-70:2005-09, Anhang G, Tableaubreite 80 mm.

  Zubehör
Steuerung
Einknopfsammelsteuerung in modernster Bustechnologie. Schnelle Orientierung und Vermeidung von Fehlfahrten für kurze Wartezeiten und hohe Förderleistung. Servicepaneel in der obersten Haltestelle, grundiert. Überlastkontrolle. Frequenzregelung für lastunabhängige Fahrkurven und Bündighalt. Batteriegepufferte, lastabhängige Notbefreiung in die nächste Haltestelle.
  Serie


Notstrom- und Evakuierungsfunktionen. Zugangskontrollsysteme. Penthousesteuerung. Vorzugsfahrt mit Schlüsselschalter. Stockwerksansage. Fahrtrichtungsanzeigen und akustische Signale nach DIN EN 81-70:2005-09. Schnittstellen zu Gebäudeleitsystemen.

  Zubehör

Servicepaneel Edelstahl Feinschliff.

  Zubehör

Servicepaneel in beliebiger Haltestelle oder benachbarten Räumen.

  Zubehör

Zweiknopfsammelsteuerung, Gruppensammelsteuerung.

  Zubehör
Fernnotruf
Digitales Fernnotruf- und Diagnosesystem nach EN 81-28 zur Notrufweiterleitung an die ständig besetzte Schmitt + Sohn Service-Zentrale. Elektronische Missbrauchsunterdrückung.
  Serie


Video-Missbrauchserkennung für das Digitale Fernnotruf- und Diagnosesystem.

  Zubehör

Fernüberwachung von Aufzugswärterfunktionen, Übertragung von Diagnosedaten, GSM Modul.

  Zubehör
Antrieb
Getriebeloser Seilantrieb im Schacht. Hoher Wirkungsgrad und geringer Energieverbrauch. Geschwindigkeit 1,0 und 1,6 m/s, Förderhöhe bis 40 m.
  Serie

Tragmittel
Kunststoffummantelte Stahlseile, hohe Laufruhe, verringerter Verschleiß (gegenüber herkömmlichen Stahlseilen), ø > 8 mm, wartungsfrei. Keine elektronische Überwachung und keine Schmiermittel erforderlich.
  Serie


Planungsunterstützung


Technische Daten, Spezifikation und Abmessungen

GP Der Glas Panorama Aufzug



Schmitt + Sohn Kabinensystematik

Kabinen mit Kunststoffbeschichtung, aus Edelstahl, in Paneelausführung, in Color Glas oder als Glas Panorama.
