Von Ihnen gestaltet. Für Sie gebaut. Ihr Statement. Ein Aufzug, der Sie begeistern wird.

Der CG-I
Für Kunden, die individuelle, kompromisslose Qualität erwarten.

Ikonisches Design
Mit dem CG–I Design stellt das Unternehmen Schmitt + Sohn Aufzüge einen völlig neuen Aufzug vor – mit innovativen Technologien und ikonischem Design. Die individuell vom Kunden gestalteten Glaswände der Aufzugskabine stehen dabei im Mittelpunkt. Grenzenlos erscheinen die Möglichkeiten und die Auswahl exklusiver Optionen.
Ob starke Marken, prägnante Grafiken, magische Landschaften, faszinierende Portraits, brillante Farben, Architekturen und vieles mehr – jeder Aufzug wird zu einem ganz persönlichen und unverwechselbaren Statement.

Lassen Sie sich begeistern von den vielfältigen Möglichkeiten der individuellen Aufzugsgestaltung.

Qualität
Erstklassiges Aufzugsdesign – klar in Form und Funktion und reduziert auf das Wesentliche – inspirierend und einzigartig. Die Ausstattung der CG–I Kabinen mit hochwertigen Materialien, präzisen Details und auf den Nutzer fokussierten Informationen ist auf ein beeindruckendes Raumgefühl und auf ein komfort-orientiertes Interieurdesign ausgerichtet. Mit neuartigen LED-RGB Lichtdecken wird Lichtdesign in Vollendung vorgestellt.

Wirtschaftlichkeit, Komfort und Sicherheit
Hier setzt der CG–I Maßstäbe. Maschinenraumlos, platzsparend, mit niedrigen Energie- und Betriebskosten – eine zukunftssichere Investition.
Verbunden mit einem exzellenten Service und einem umfassenden Sicherheitskonzept, im Einklang mit europäischen Normen. Baumustergeprüft.
Eigene und laufend qualifizierte Mitarbeitende in Entwicklung, Vertrieb, Produktion, Montage und Service sichern Ihnen höchste Qualität und permanente Verfügbarkeit.

Willkommen in einer neuen Dimension der Gestaltung von ikonischen Aufzügen.

Konfigurieren Sie hier Ihren CG-I Color Glas® Aufzug oder erfahren Sie mehr über Personenaufzüge von Schmitt + Sohn.

Serienausstattung

Zubehör - für individuelle Anforderungen

Produktspezifikationen

vollständige Produktspezifikationen anzeigen

Die vollständige Produktspezifikation des CG finden Sie in der Produktbroschüre.



Detail
Beschreibung
Serie
Zubehör

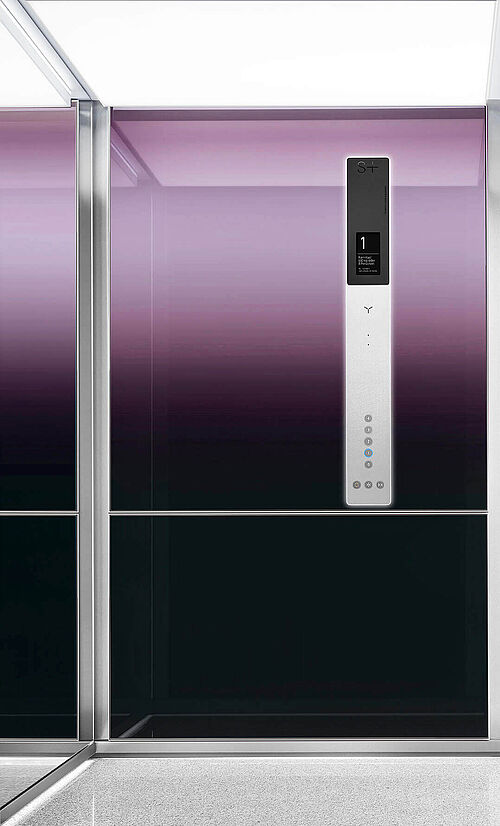

Seitenwände

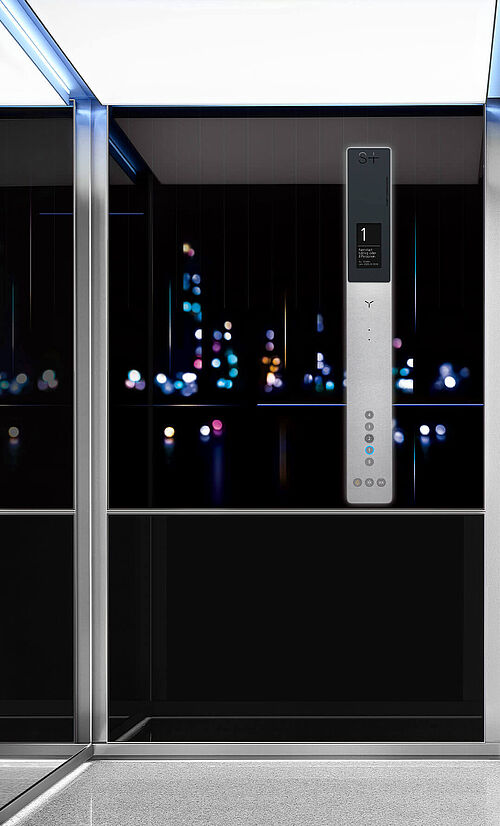

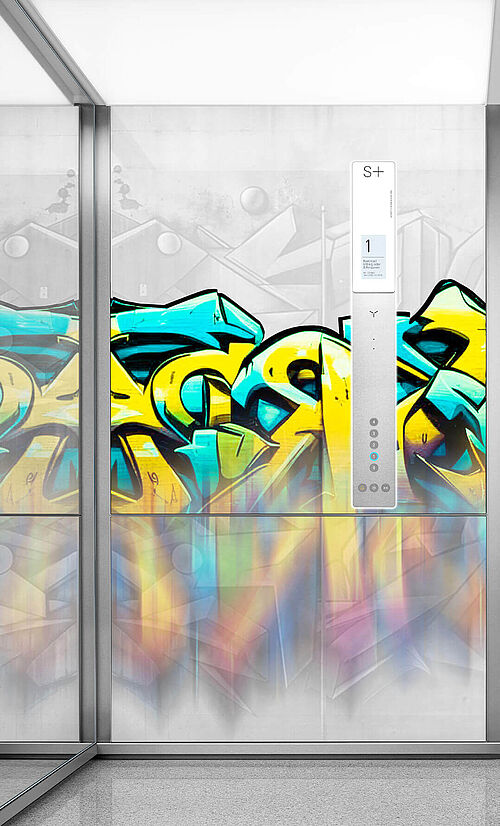

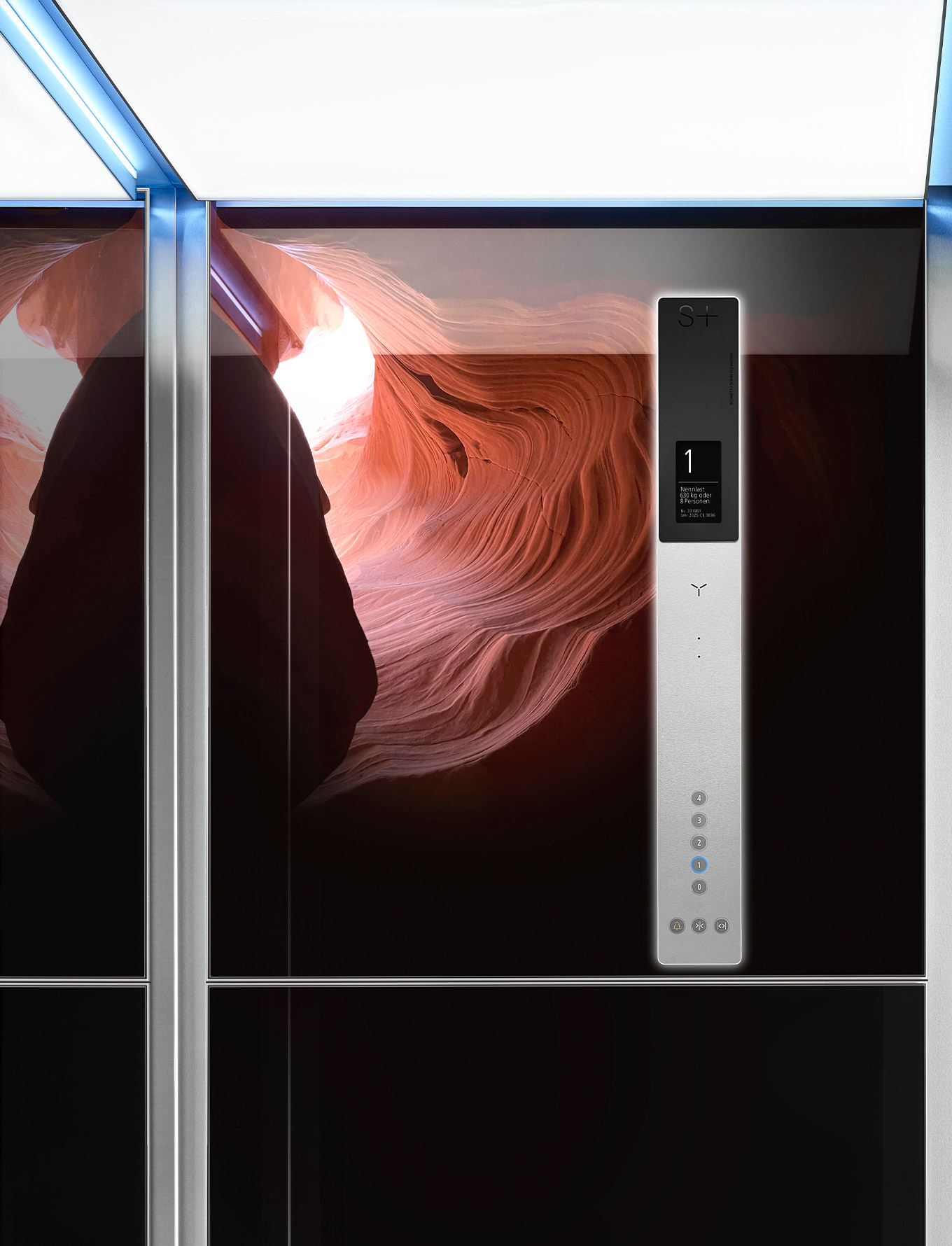

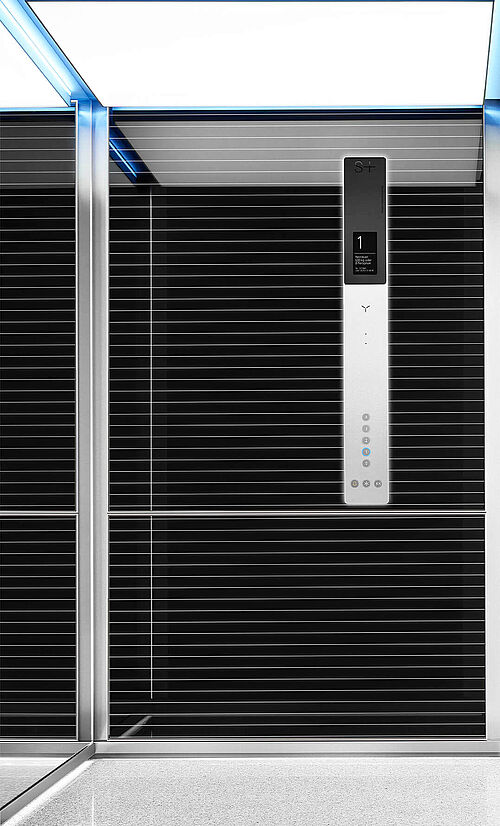

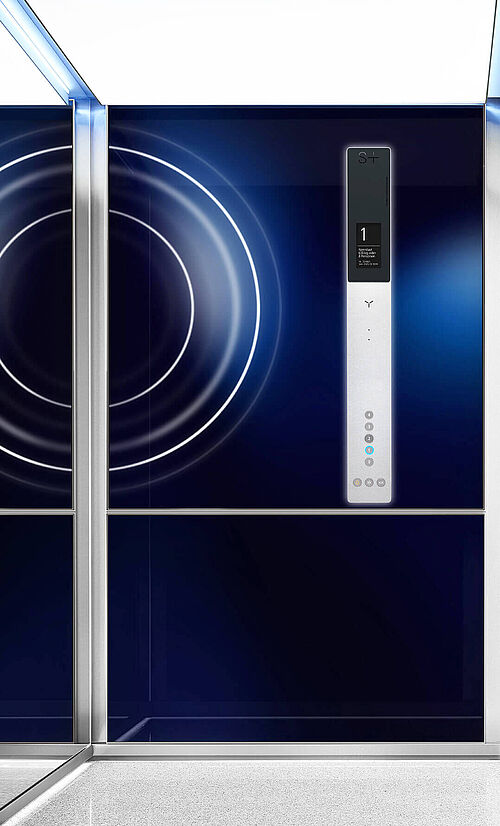

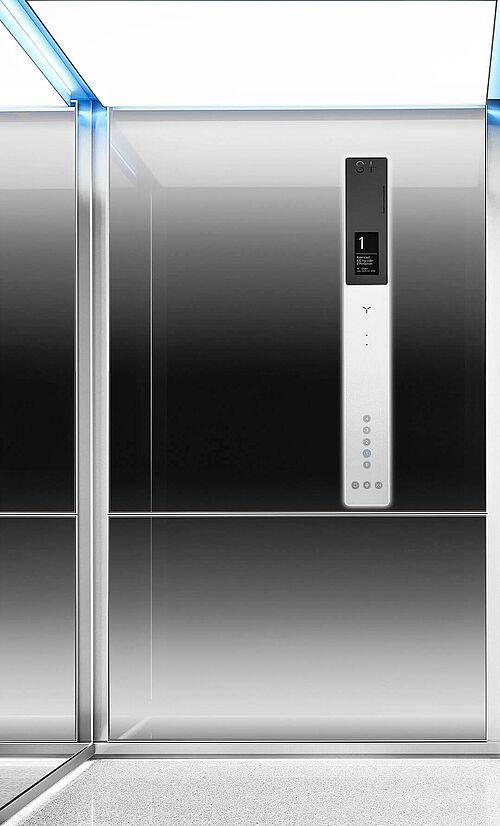

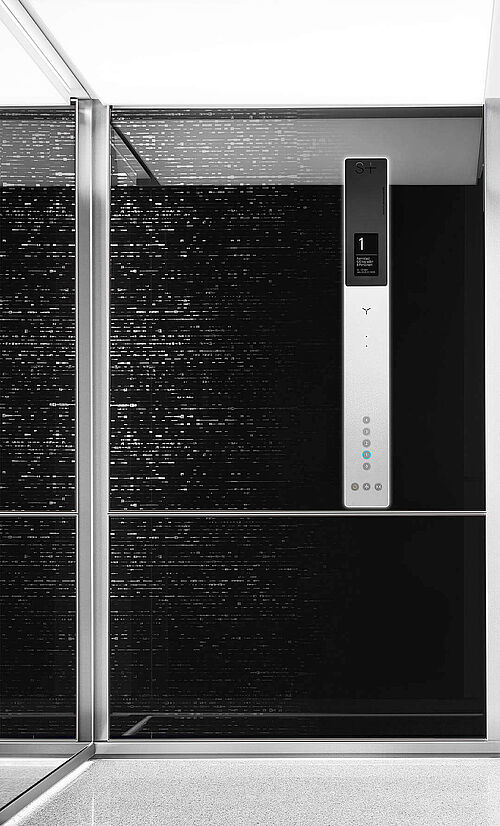

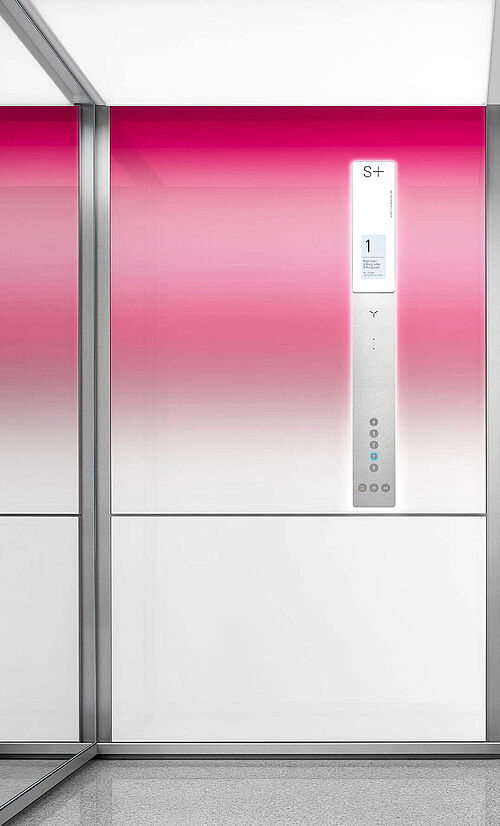

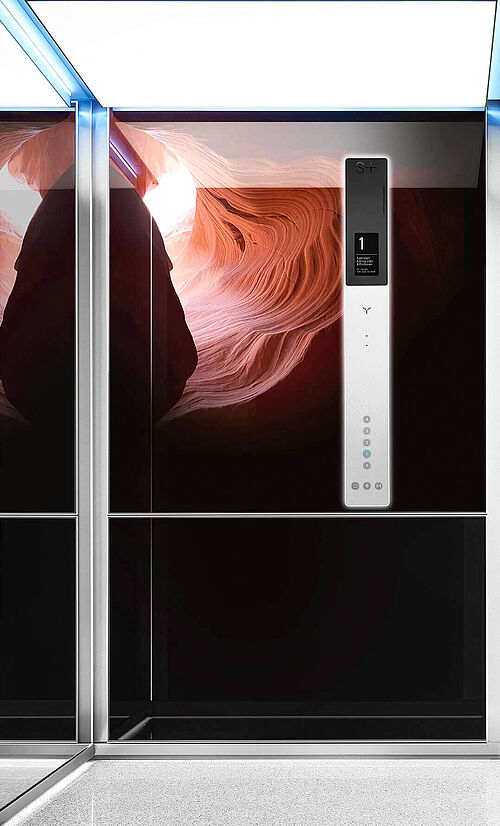

CG–I Color Glas®, ESG, rückseitig vollflächig und deckend beschichtet. Hochwertige Lackierung und brillanter Digitaldruck. Color Glas® Einfassung Aluminium EV1 eloxiert
  Serie

Rückwand Spiegel
Spiegel S6, hell, Spiegelrückseite mit Splitterschutzfolie, Rückwand, ungeteilt, Spiegelkanten geschliffen und poliert, Spiegeleinfassung Aluminium EV1 eloxiert.
  Serie


Spiegelkanten, vertikal, LED Neutralweiß hinterleuchtet.

  Zubehör
Kabinenecken
Edelstahl Feinschliff.
  Serie

Decke
Weiß. Verdeckte, großzügig bemessene Kabinenentlüftung in Kabinentiefe an beiden Seitenwänden.
  Serie

Beleuchtung

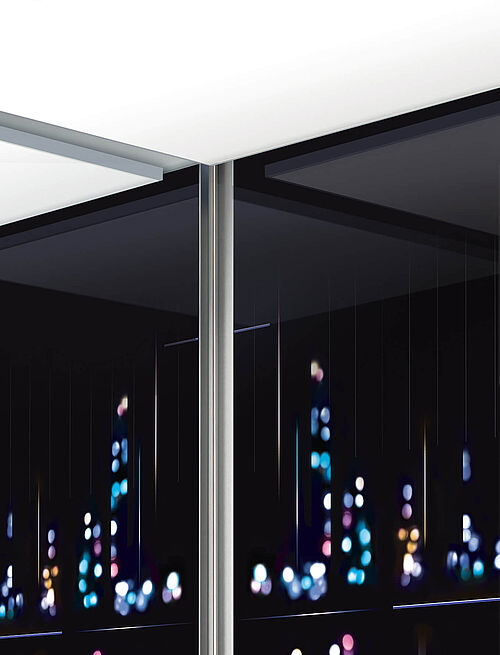

D8-LED-Lichtdecke, direkte und blendfreie Beleuchtung. LED Neutralweiß. Rahmen Aluminium Brillantweiß, Lichtfläche Kunststoff Weiß, semitransparent.
  Serie

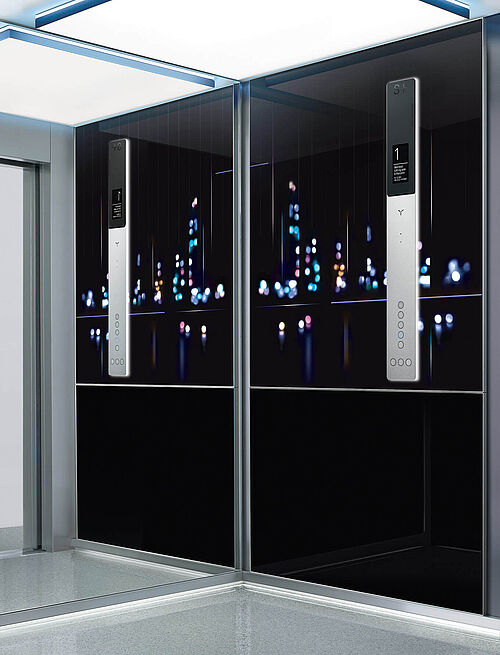

LD8-LED-RGB-Lichtdecke. LED-RGB mit Farb- und Lichtsteuerung.

  Zubehör

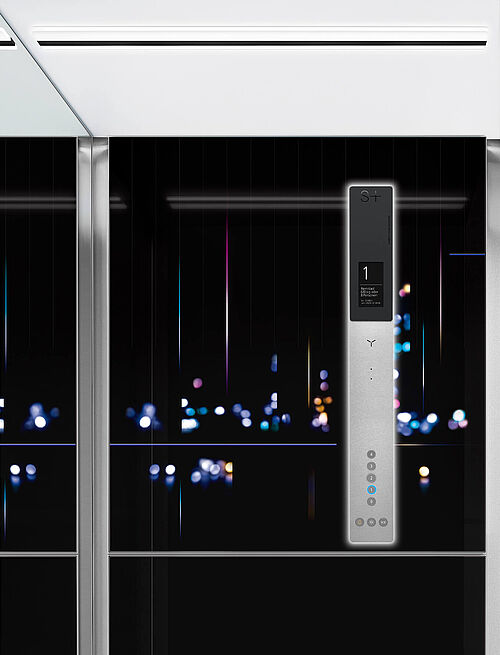

LD7-NEO-LED-Lichttableau, direkte und blendfreie Beleuchtung. LED Neutralweiß. Lichtfläche Kunststoff Weiß, semitransparent.

  Zubehör

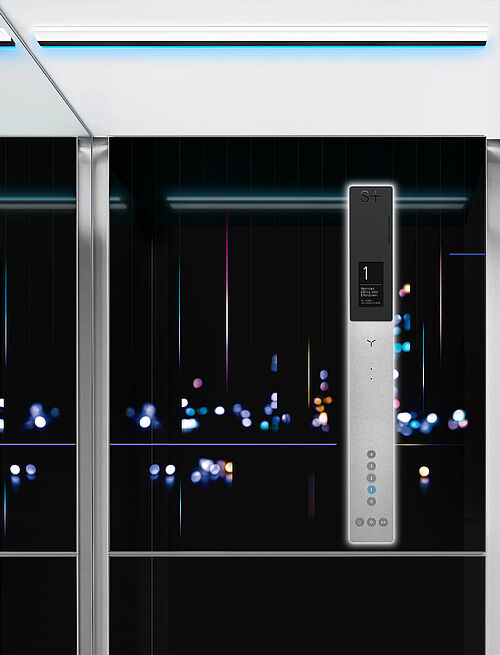

LD7-NEO-LED-Lichttableau. LED-RGB mit Farb- und Lichtsteuerung.

  Zubehör
Boden
Abgesenkter Kabinenboden für bauseitigen Belag.
  Serie


Granit, Hellgrau

  Zubehör

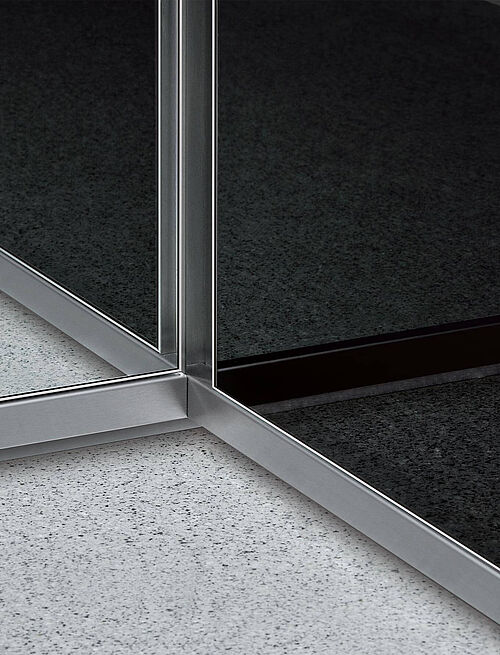

Sockelleisten
Edelstahl Feinschliff. Verdeckte, großzügig bemessene Kabinenbelüftung.
  Serie


LED Neutralweiß hinterleuchtet.

  Zubehör

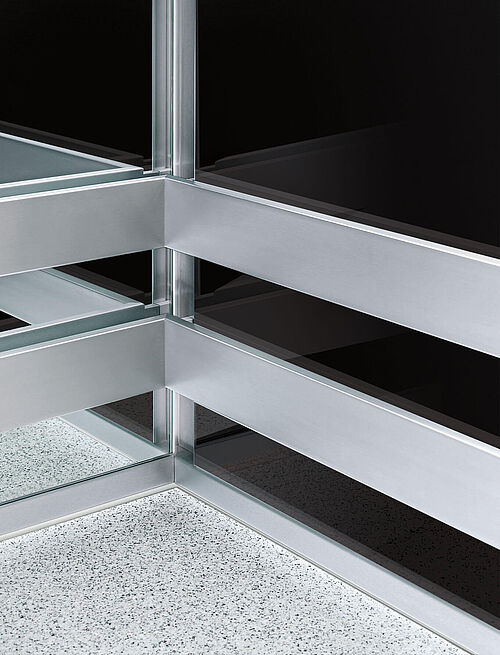

Schutzleisten
Gepäckschutzleisten, Edelstahl Feinschliff, 100 x 20 mm.

  Zubehör

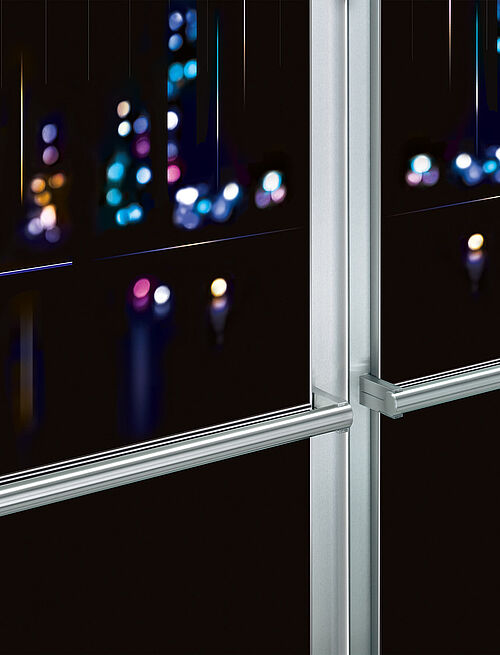

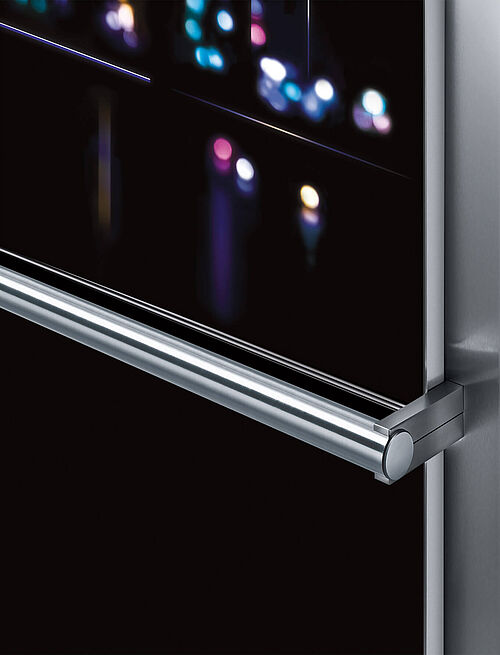

Handlauf
Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70, Seitenwand, kabinentief, ø 33,7 mm, Handlaufhalter und Handlaufauflager Edelstahl Vollmaterial, Handlaufendstücke Edelstahl verschweißt.
  Serie


Zweiter Handlauf gegenüberliegend, Bedientableauseite.

  Zubehör

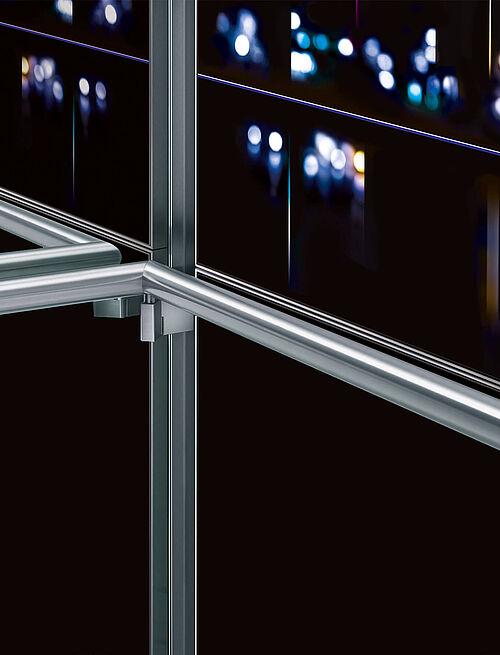

Umlaufender Handlauf, Ecken auf Gehrung, verschweißt.

  Zubehör

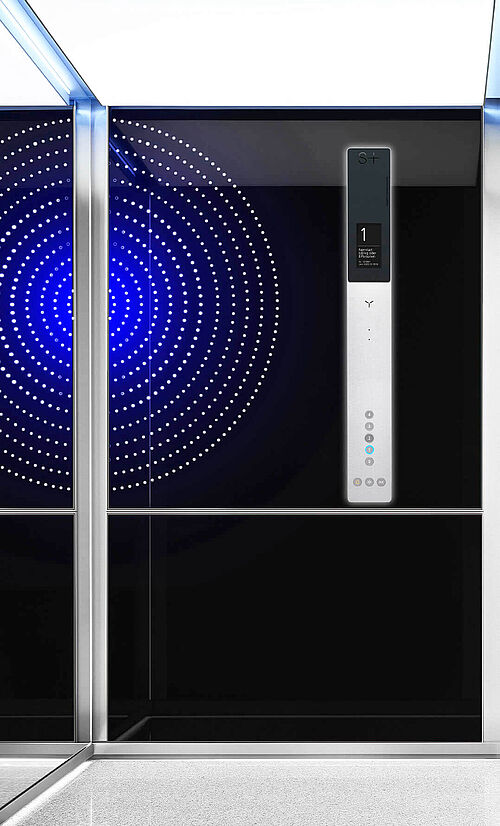

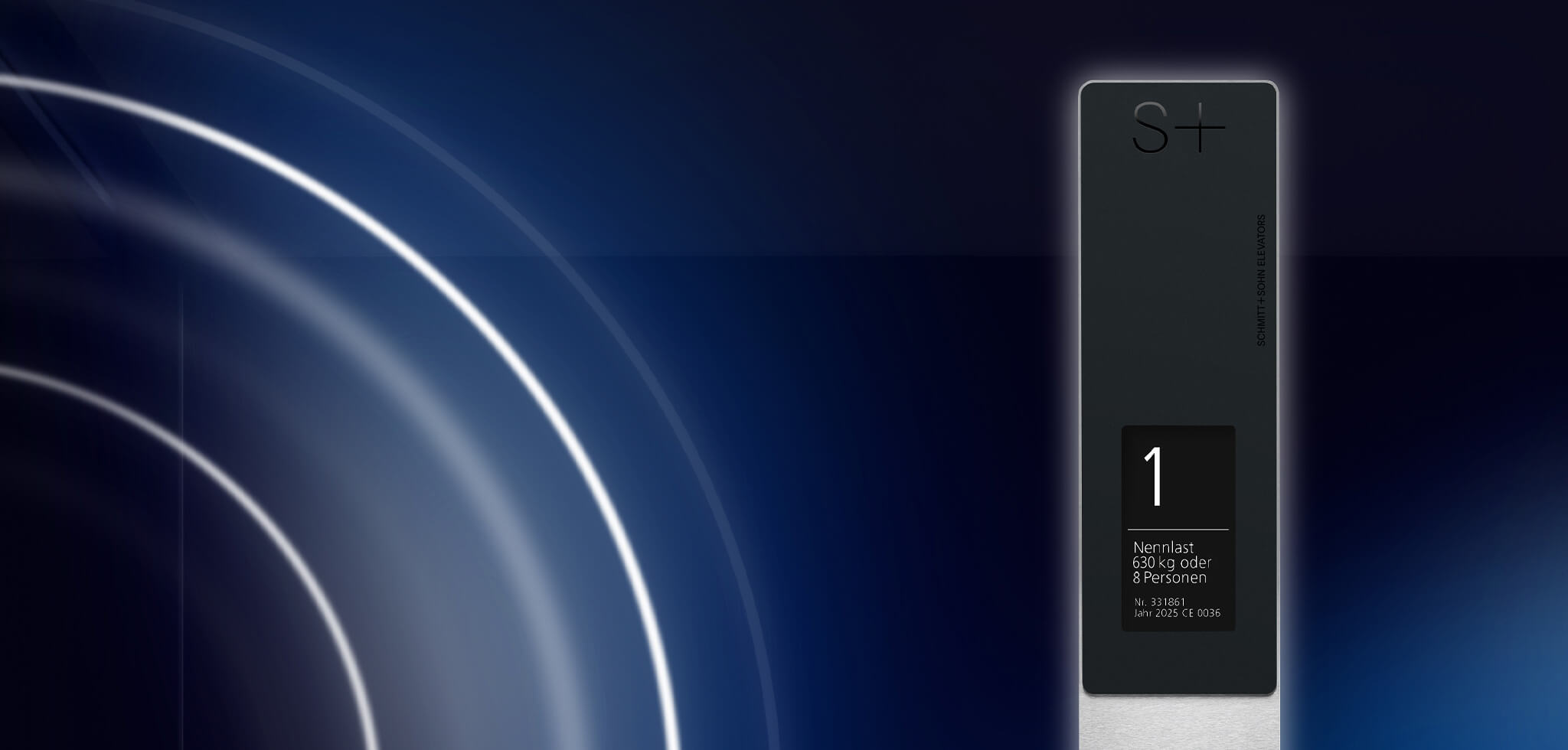

Bedientableau Kabine

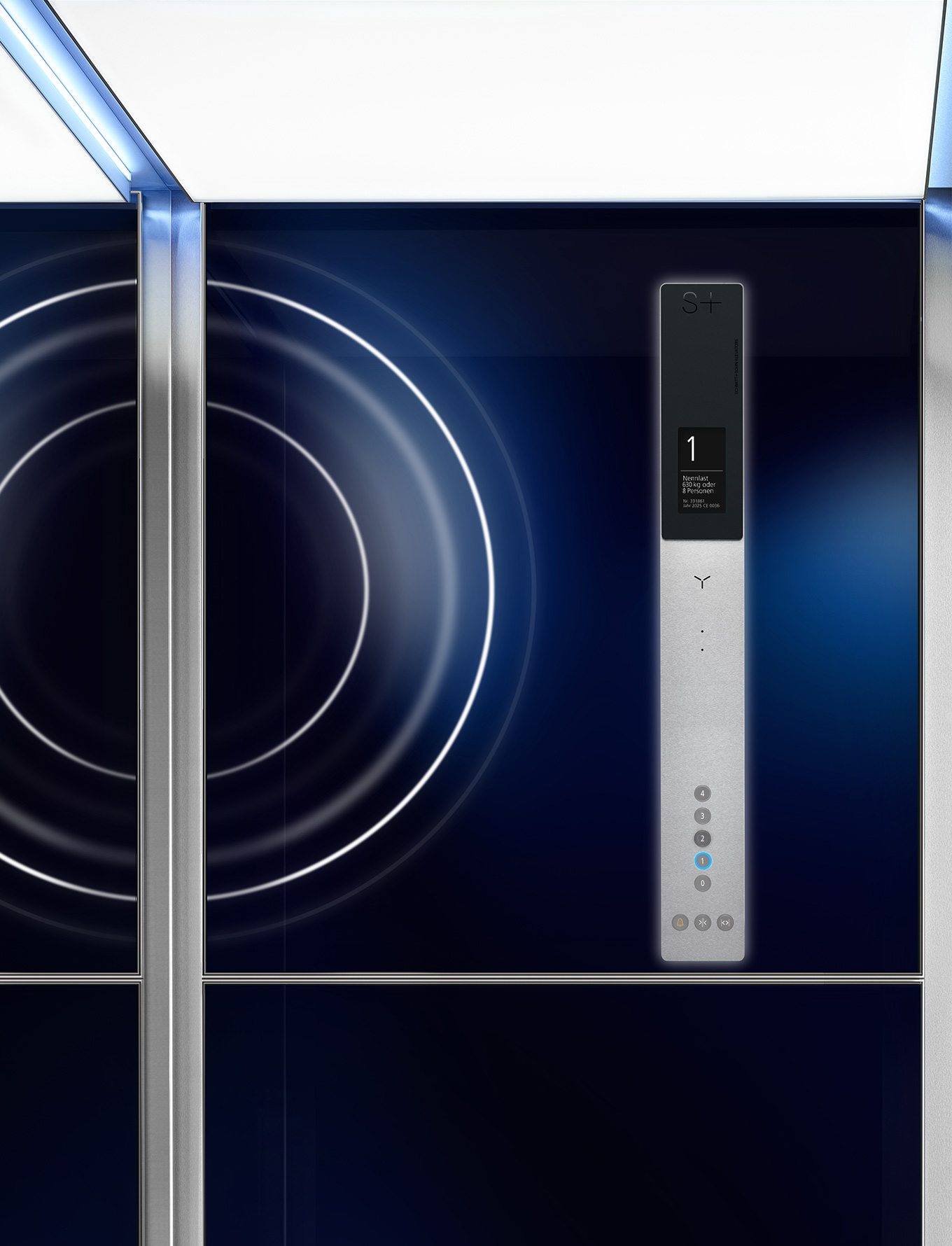

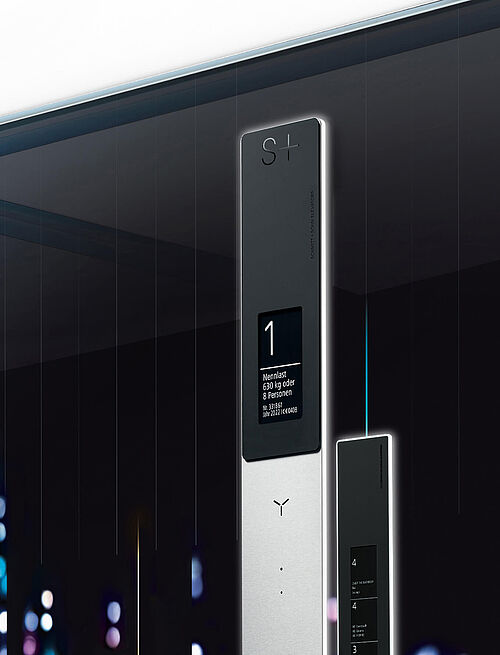

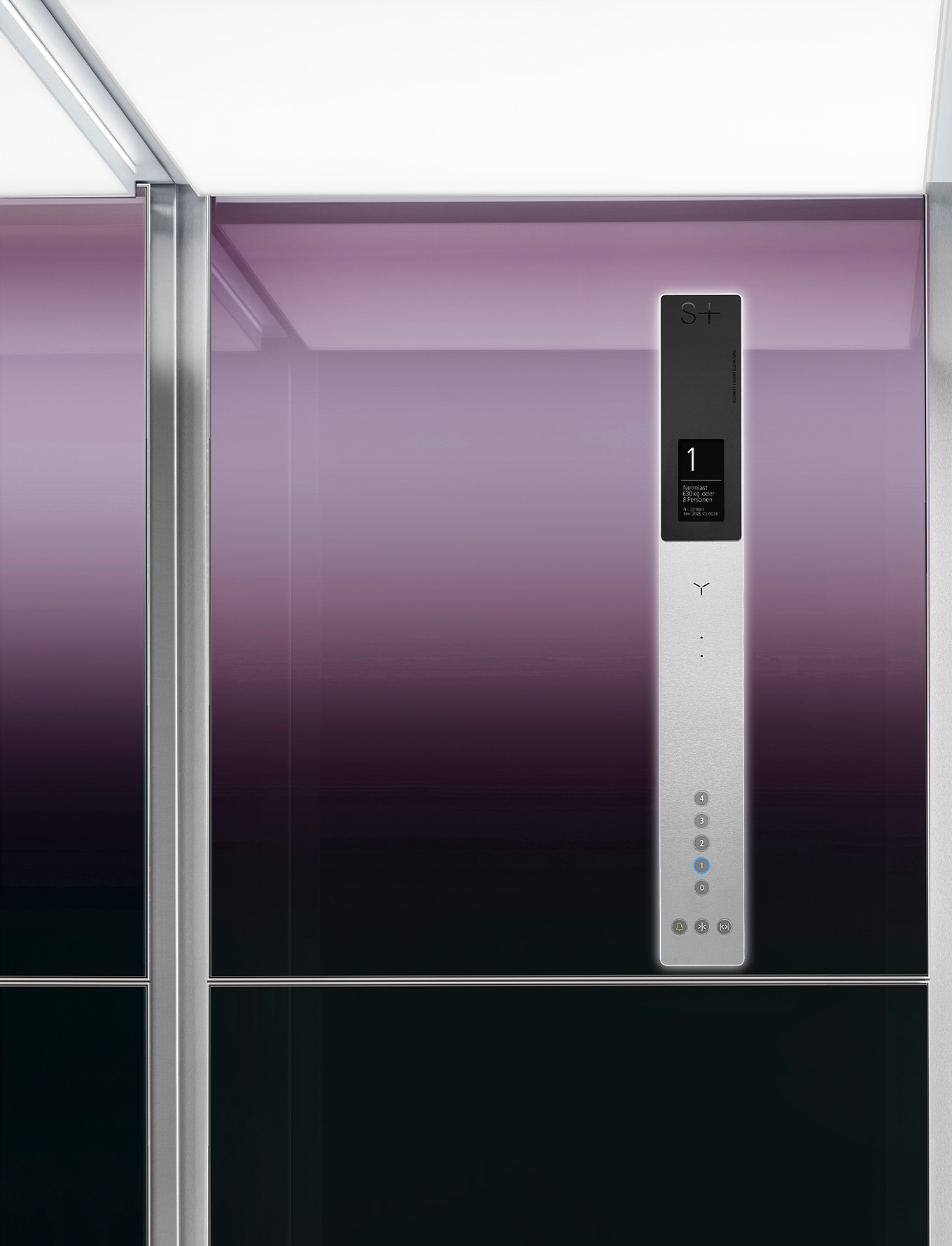

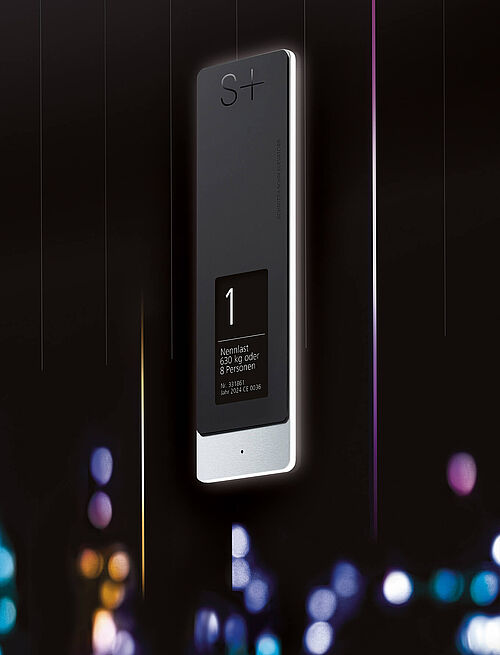

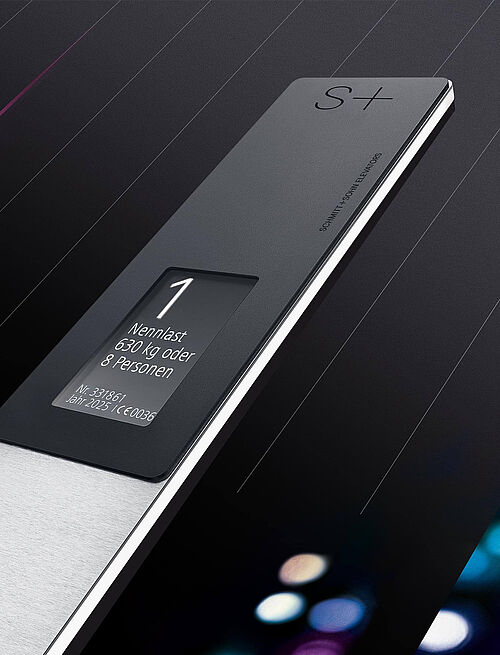

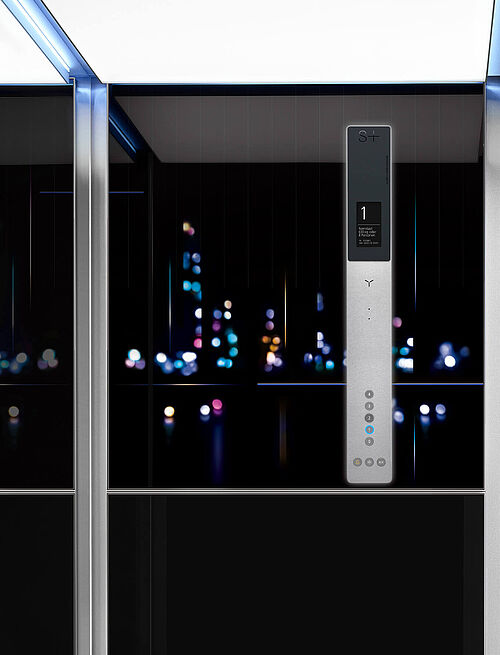

BT-I-TFT-LED, Edelstahl Feinschliff, Schliffrichtung horizontal, Anordnung behindertengerecht nach DIN EN 81-70 4), unsichtbar befestigt. Informationstableau Acryl-Glas Weiß, hochglänzend, Signet-Intarsie Acryl-Glas Schwarz, hochglänzend, Schriftmarke Gravur, Schwarz, Leuchtrahmen Acryl-Glas Weiß, semitransparent, satiniert, LED Neutralweiß. Display TFT hochauflösend, Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Tasterbeleuchtung LED Weiß, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


BT-I-TFT-LED, Edelstahl Feinschliff, Schliffrichtung horizontal, Anordnung behindertengerecht nach DIN EN 81-70 4), unsichtbar befestigt. Informationstableau Acryl-Glas Schwarz, matt, Signet-Intarsie Acryl-Glas Schwarz, hochglänzend, Schriftmarke Gravur, Schwarz, Leuchtrahmen Acryl-Glas Weiß, semitransparent, satiniert, LED Neutralweiß. Display TFT hochauflösend, Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Tasterbeleuchtung LED Weiß, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie

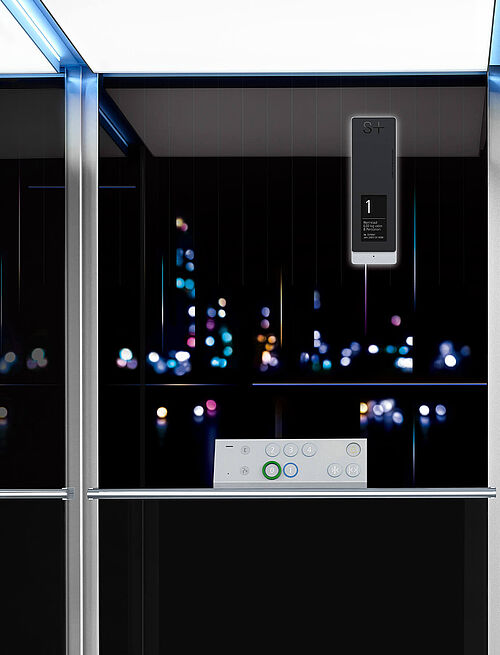

Edelstahl Feinschliff, behindertengerecht nach DIN EN 81-70 4) Anhang B, waagerecht, unsichtbar befestigt. Separates Anzeigetableau, Großflächentaster erhaben, rund, Tastfläche Edelstahl, Tasterbeleuchtung LED Weiß, Rufquittung LED Blau, Symbole erhaben, taktil, Kunststoff Lichtgrau.

  Zubehör

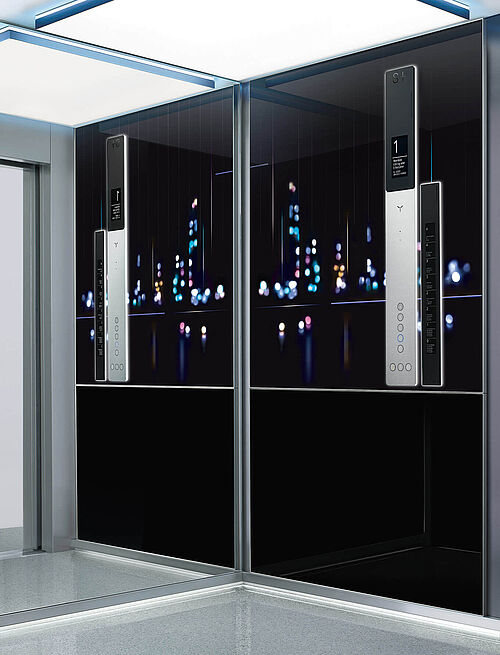

Tableau Namensschilder
Edelstahl Feinschliff, Schliffrichtung horizontal, unsichtbar befestigt, Leuchtrahmen Acryl-Glas Weiß, semitransparent, satiniert, Informationstableau Acryl-Glas Weiß, hochglänzend, unsichtbar befestigt. Signet und Schriftmarke Digitaldruck / Siebdruck, Namensschilder Acryl-Glas Weiß, hochglänzend, auswechselbar. Digitaldruck

  Zubehör

Edelstahl Feinschliff, Schliffrichtung horizontal, unsichtbar befestigt, Leuchtrahmen Acryl-Glas Weiß, semitransparent, satiniert, Informationstableau Acryl-Glas Schwarz, matt, unsichtbar befestigt. Signet und Schriftmarke Gravur, Namensschilder Acryl-Glas Weiß, hochglänzend, auswechselbar. Digitaldruck

  Zubehör
Kabinenportal
Edelstahl Feinschliff.
  Serie

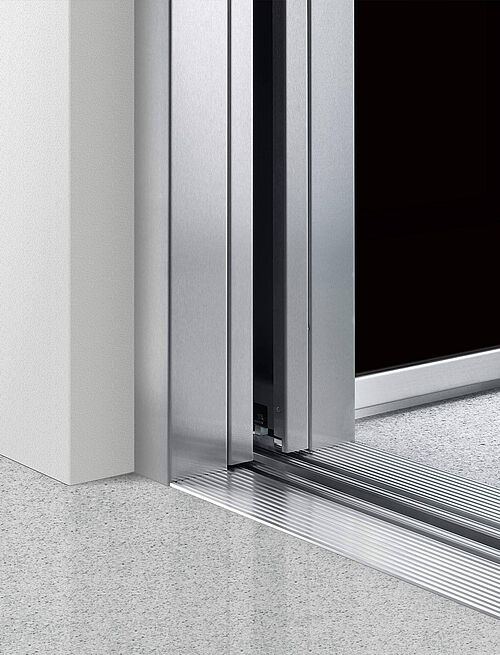

Kabinentür

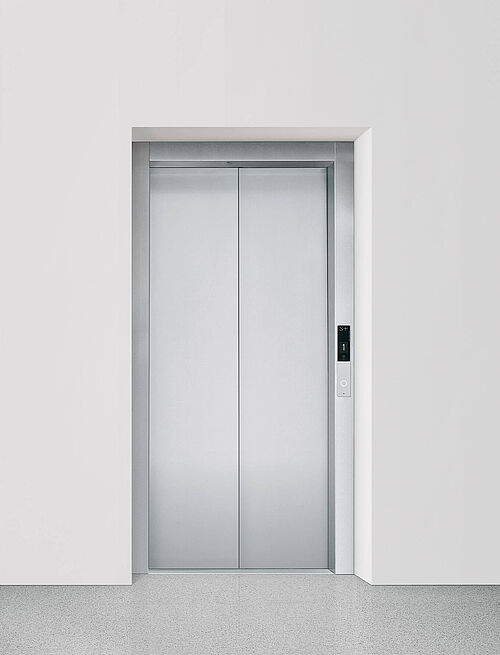

Edelstahl Feinschliff, zweiteilig, einseitig öffnend, Türhöhe 2.100 mm.
  Serie


Edelstahl Feinschliff, zentral öffnend, Türhöhe 2.100 mm.

  Zubehör
Türüberwachung
2D Sicherheitslichtgitter in gesamter Türhöhe.
  Serie


3D Sicherheitslichtgitter mit Vorraumüberwachung.

  Zubehör
Schachttüren
Grundiert, zweiteilig, einseitig öffnend, Höhe wie Kabinentür.
  Serie


Grundiert, zentral öffnend, Höhe wie Kabinentür.

  Zubehör

Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

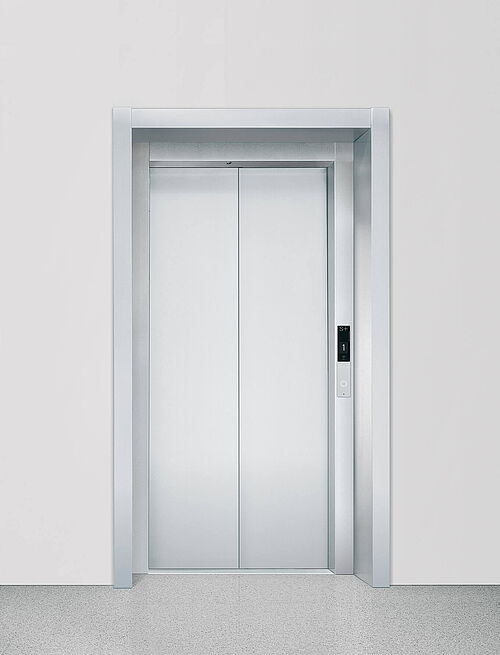

Mauereinfassungen M1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

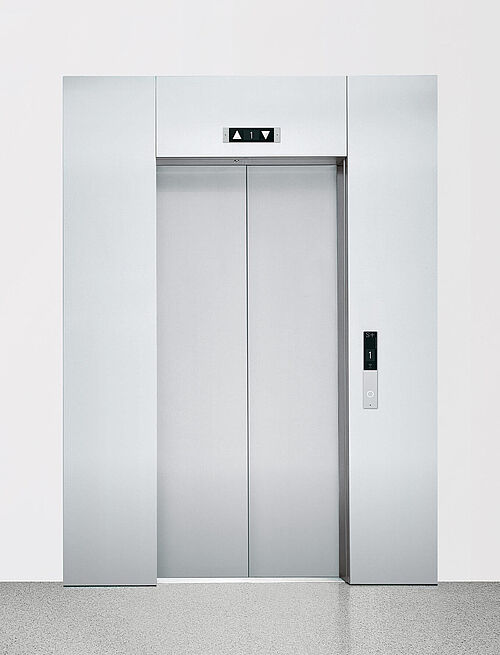

Portale P1, grundiert, Edelstahl Feinschliff, Edelstahl Leinen, Color Glas®.

  Zubehör

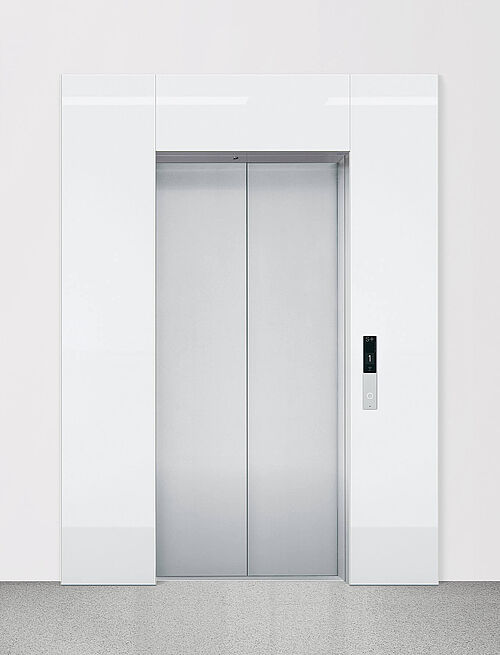

Portale P1, grundiert, ESG, Glaskanten geschliffen und poliert, Glaseinfassung Edelstahl Feinschliff, Color Glas® Brillantweiß oder Brillantschwarz.

  Zubehör
Bedientableau Schachttüren

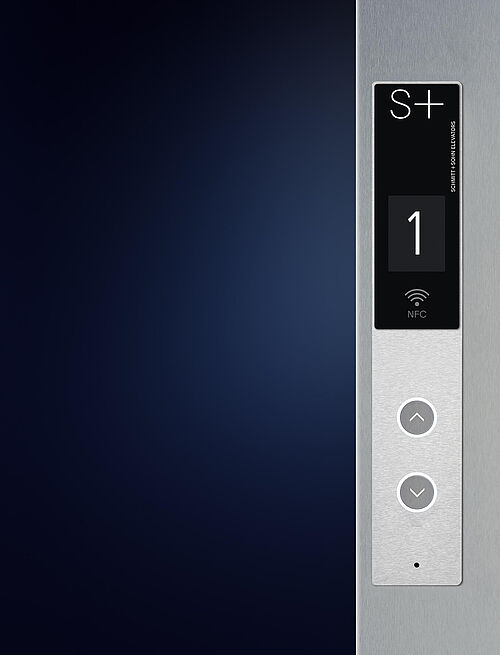

Edelstahl Feinschliff, Schliffrichtung horizontal, Anordnung im Türrahmen, unsichtbar befestigt. Informationstableau Acryl-Glas Tiefschwarz, Sockelrahmen Acryl-Glas Weiß, Anzeige LED Weiß. Kurzhubtaster flächenbündig, rund, Tastfläche Edelstahl, Rufquittung LED Blau, Symbole Kunststoff Lichtgrau.
  Serie


Anordnung im Mauerwerk, leichtere Erreichbarkeit in Anlehnung an die DIN EN 81-70, Bedientableau geschraubt.

  Zubehör

Großflächentaster, behindertengerecht nach EN 81-70, Anhang B, Tableaubreite 80 mm.

  Zubehör
Steuerung
Einknopfsammelsteuerung in modernster Bus-Technologie. Schnelle Orientierung und Vermeidung von Fehlfahrten für kurze Wartezeiten und hohe Förderleistung. Servicezarge in der obersten Haltestelle, grundiert. Überlastkontrolle. Frequenzregelung für lastunabhängige Fahrkurven und Bündighalt. Batteriegepufferte, lastabhängige Notbefreiung in die nächste Haltestelle.
  Serie


Notstrom- und Evakuierungsfunktionen. Zugangskontrollsysteme. Penthousesteuerung. Vorzugsfahrt mit Schlüsselschalter. Stockwerksansage. Fahrtrichtungsanzeigen und akustische Signale nach DIN EN 81-70. Schnittstellen zu Gebäudeleitsystemen.

  Zubehör

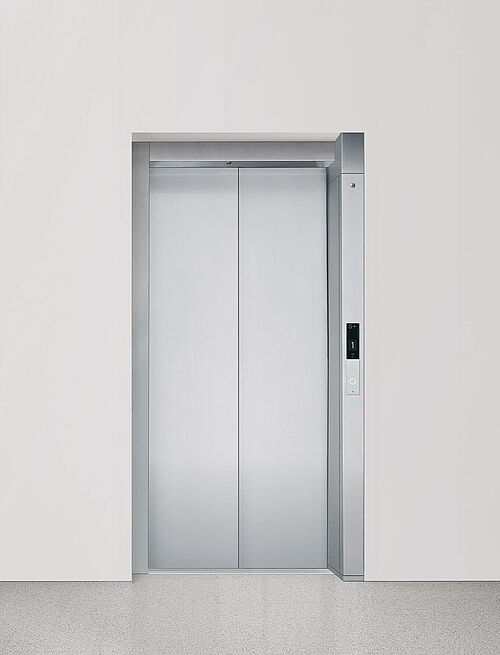

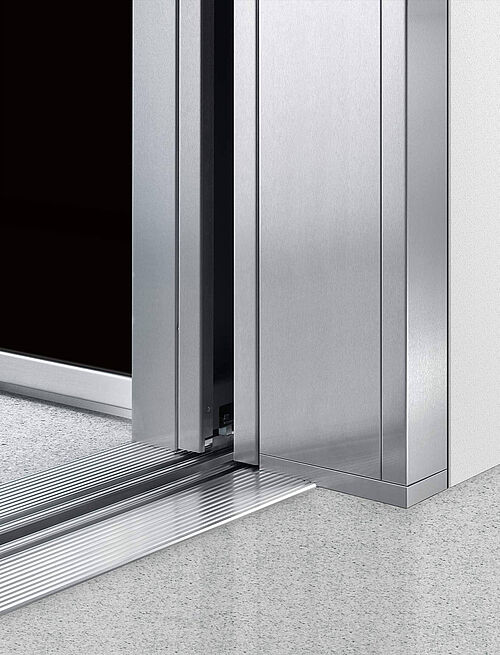

Servicezarge Edelstahl Feinschliff, Edelstahl Leinen.

  Zubehör

Servicepaneel in beliebiger Haltestelle oder Servicepaneel benachbarten Räumen.

  Zubehör

Zweiknopfsammelsteuerung, Gruppensammelsteuerung.

  Zubehör
Fernnotruf
Digitales Fernnotruf- und Diagnosesystem nach EN 81-28 zur Notrufweiterleitung an die ständig besetzte Schmitt + Sohn Service-Zentrale. Elektronische Missbrauchsunterdrückung.
  Serie


Video-Missbrauchserkennung für das Digitale Fernnotruf- und Diagnosesystem.

  Zubehör

Fernüberwachung von Aufzugswärterfunktionen, Übertragung von Diagnosedaten, GSM-Modul.

  Zubehör
Schacht
Schallentkopplungselement des Antriebes zur Verringerung der Körperschallübertragung bei erhöhten Anforderungen nach DIN 8989.

  Zubehör
Antrieb
Getriebeloser Seilantrieb im Schacht. Hoher Wirkungsgrad und geringer Energieverbrauch. Lastabtragung über die Führungsschienen in die Schachtgrube. Geschwindigkeit 1,0 und 1,6 m/s, Förderhöhe bis 40 m.
  Serie

Tragmittel
Spezial Aufzugstragseile, hohe Laufruhe, wartungsfrei. Keine elektronische Überwachung erforderlich.
  Serie

Energiesparmodus
Abschaltung von Kabinenlicht, Ventilator und Anzeigen bei Stillstand. Bei Rufeingabe schalten sich die Baugruppen automatisch wieder ein. Einsparpotential bis zu 70% des Energieverbrauchs.
  Serie

Stand-by-Modus
Gestaffeltes Herunterfahren von Lichtgitter, Steuerung und Frequenzregelung bei längerem Stillstand (Nachtmodus).

  Zubehör
Energierechner
Erstellung von Energieeffizienzprognosen nach ISO 25745.

  Zubehör
Schachtentrauchung
X-TRAC: System zur Reduzierung des Wärmeverlustes durch die Schachtentlüftung. Elektrisch gesteuertes Fenster, Lichtkuppel oder Lüftungshaube.

  Zubehör
Zwischenkreiszusammenschaltung
Gegenseitige Energieeinspeisung bei gegenläufiger Fahrtrichtung der Kabinen einer Gruppe.

  Zubehör

Planungsunterstützung


Technische Daten und Abmessungen
